porównanie 3 anten

Post autor: katowicecentrum »

W materiale tym porównywałem 3 anteny. Podłączałem je po kolei do urządzenia LILYGO®TTGO LoRa32 V2.1 _ 1.6 na częstotliwość 868 MHz.
Obrazek

Obrazek

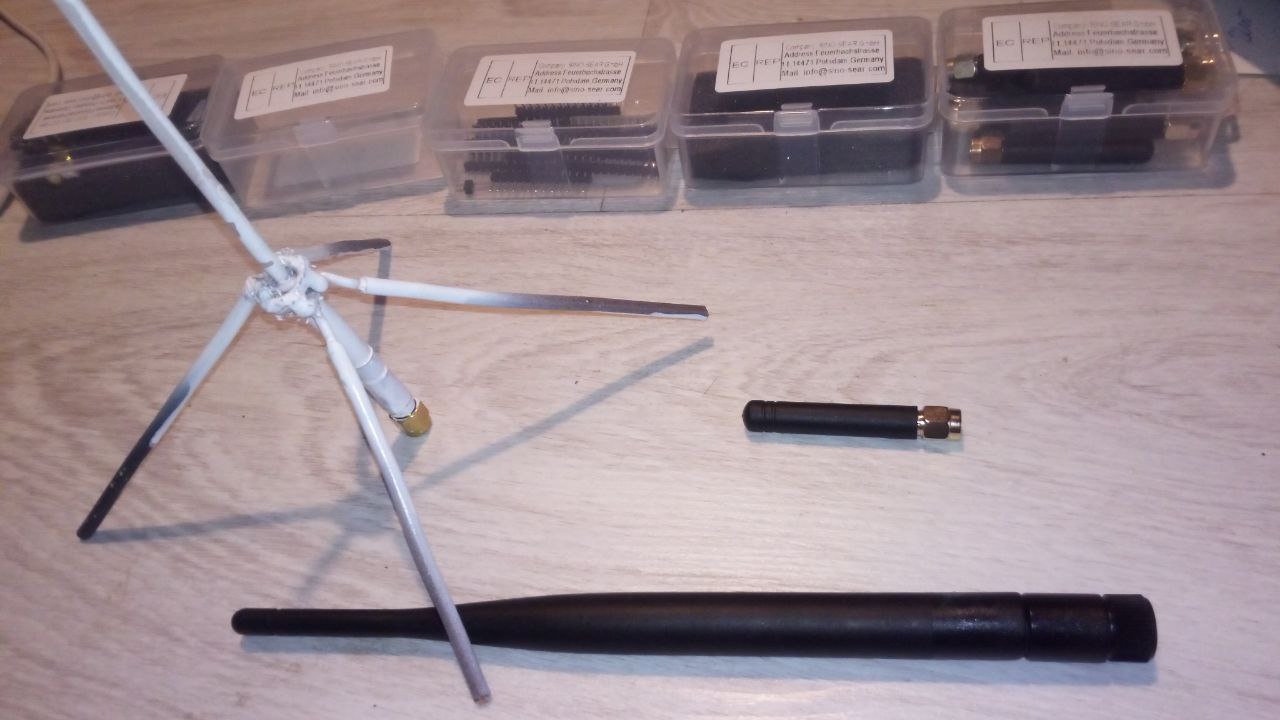

1). Antena dodawana w komplecie wraz z urządzeniem
2). Antenę za 15zł z allegro
3). Antenę Ground Plane robiona samodzielnie przy pomocy analizatora antenowego.

Pierwsza wartość tj. RSSI, a druga wartość to SNR.

Nadawano z lokalizacji "żółty budynek" nadawano do lokalizacji "balkon". Odległość 350m.
Antena [1]
-114-1,0
-113-1,8
-113-2,3
-113-1,5
-116-2,8
-113-2,0
-110-0,3
Antena [2]
-113 0,3
-112 1,5
-117-3,8
-115-3,0
-114-1,8
-116-3,8
-113-1,3
Antena [3]
-118-6,0
-114-3,0
-112-2,3
-113-3,3
-116-5,5
-116-4,8
-119-7,5

Nadawano z lokalizacji "muzeum" nadawano do lokalizacji "balkon". Odległość 1,3km.
Antena [1]
-131-6,5
-129-4,8
-142-19,0
-130-7,0
-130-6,3
-138-13,8
-138-13,0
-134-10,3
-135-11,8
-134-10,0
Antena [2]
-143-19,3
-145-19,5
-136-11,8
-135-10,3
-135-12,5
-137-16,3
-136-13,3
-137-11,5
-136-14,3
-136-11,8
Antena [3]
-141-17,0
-126-3,3
-128-6,5
-141-19,0
-128-5,5
-139-16,5
-129-11,0
-137-17,3
-136-14,0
-136-12,3

Nadawano z lokalizacji "muzeum" nadawano do lokalizacji "Robert_Siemianowice". Odległość 3,6km.
Antena [1]
-135-10,5
-136-12,0
-134-8,8
-133-9,3
-125-14,8
-134-9,5
-135-10,3
Antena [2]
-140-15,5
-137-11,8
-136-12,8
-138-13,8
-139-16,0
-138-14,8
-132,-8,0
Antena [3]
-132-12,3
-132-9,3
-134-10,3
-133-11,0
-132-7,8
-134-10,5
-132-9,3



Pytanie moje brzmi. O co tutaj chodzi? Widzicie jakieś wyraźne różnice między tymi antenami? Ja miałem cały czas połączenie na każdej antenie.
