Test zasilania LoRa32 V2.1 _ 1.6

[katowicecentrum]

Urządzenie LILYGO®TTGO LoRa32 V2.1 _ 1.6 (868MHz) zostało podłączone do ogniwa lit-ion 18650 o zmierzonej pojemności 1550 [mAh], które naładowano do 4,16V. Konfiguracje urządzenia LoRa ustawiono na router + solar. Rozładowanie/wyłączenie nastąpiło po 5 dobach i 6ciu godzinach.

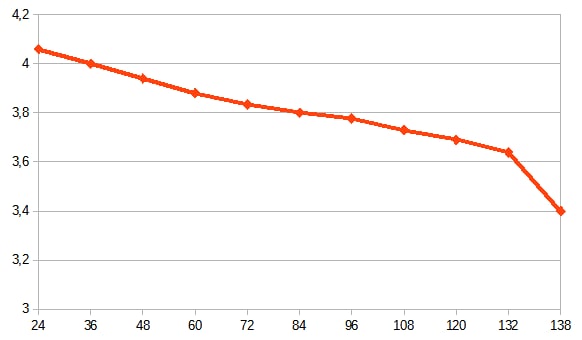

Oś x to godziny [h] a oś y to napięcie [V].

[apocotokomu]

To nie jest całkowite zasilanie. Potrzebujesz też zasilić androida

[ioioio]

To nie jest całkowite zasilanie. Potrzebujesz też zasilić androida

To przecież bramkę testowano a nie wszystko co może się przydać.

[apocotokomu]

ale sama bramka nie umożliwia wysyłania
wolałbym już coś takiego
https://hackaday.io/project/171790-arma ... messengers


Drugim problemem jest temperatura. Testy by miały sens powinny byc robione raczej w różnych temp.

[ioioio]

ale sama bramka nie umożliwia wysyłania

Kiedy właśnie ona tylko odbierać i wysyłać umie

wolałbym już coś takiego
https://hackaday.io/project/171790-arma ... messengers

To sobie podłącz
https://meshtastic.org/docs/settings/mo ... age#cardkb
Ale ile Ci to prądu pobierze? Nie rób scen

Drugim problemem jest temperatura. Testy by miały sens powinny byc robione raczej w różnych temp.

To weź zrób taki test i powiedz co on wniósł do zasadniczej kwestii.

[katowicecentrum]

Prezentuje kolejny test zasilania urządzenia LoRa32 V2.1 _ 1.6, dla porównania wrzucę jeszcze wykres jak postępowało rozładowanie smartfona LG G6 skonfigurowanego na jak najmniejszy pobór energii wg. tych wskazówek /forum/viewtopic.php?f=8&t=79.

Akumulator przed testem został zmierzony i rozładowanie wykazało jego pojemność 3200 mAh
Urządzenie LoRa32 V2.1 _ 1.6 zostalo ustawione na tryb działania "router-client". Urządzenie wytrzymało jak na wykresie:

Czyli 2 doby i 7 godzin. W momencie rozładowania LoRy LG G6 miał jeszcze 50% baterii.
