panel 7W

Post autor: katowicecentrum »

Zakupiłem na allegro panel rzekomo 20W za 110zł (dostawa za darmo). Ma on 2 porty USB po 5V oraz 18-20V na takim wystającym kikucie (gniazdo na kablu) .

allegro: https://allegro.pl/oferta/1-panel-solar ... 2075129720
zakup z Chin https://pl.aliexpress.com/item/1005004966543822.html
FILM: https://www.youtube.com/watch?v=lFpZJpHKxXM



Rozmiary:
Rozmiary panelu to: 43,3x19,9 cm
Sam panel ma grubość 2,54mm (0,1 cala, 100 milsów). W miejscach gdzie są oczka na mocowanie są to 4mm. W miejscu gdzie jest zamontowany regulator USB 5V jest to grubość 15,54mm.

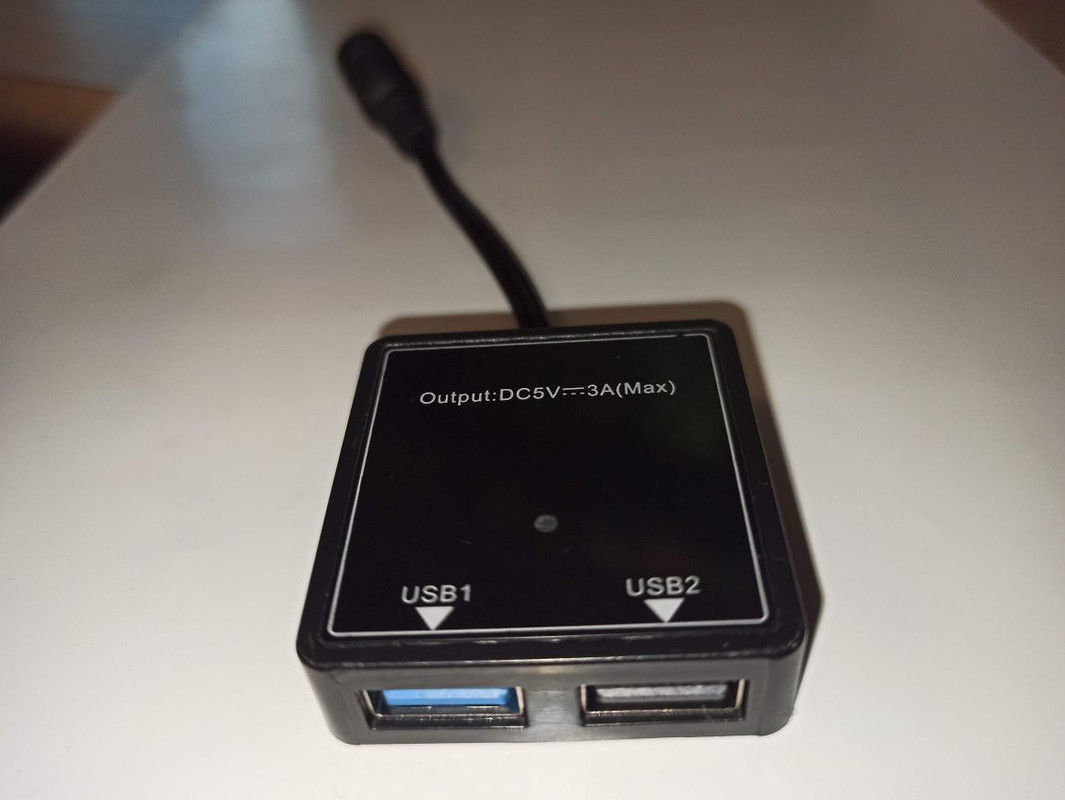

Porty USB x2:
Mamy tu dwa porty USB. Zasilanie z nich jest średnie. Według pomiaru takie samo jak z fabrycznych gniazd USB w samochodach (VW Caddy, VW Tiguan). Moc 2,2 [W] 0,44 [A].

O połowę mniejsza moc!
W celu sprawdzenia podłączyłem do niego rezystory ok. 15 Ohm (ceramiczne, o większej mocy).
Mierzone natężenie prądu w czerwcu, godzinach 11** - 12** to 0,4 - 0,5 Ampera. Napięcie 20 Volt.
Czyli nasza moc 20 Watt w rzeczywistości to 8-10 Watt (0,4*20=8Watt) oraz (0,5x20W=10W).
Maksymalnie udało mi się wyciągnąć 21,4 [V] oraz 0,55 [A] = 11,77 [W]. W każdym razie do 20 [W] z opisu aukcji daleko.

Jak nie dać się nabrać?!
Otóż maksymalną możliwą moc panelu można łatwo policzyć. Wystarczy, że znasz rozmiary panelu. Z tego policzymy powierzchnię panelu, a wynik mnożymy przez moc 150 [W]. Np. nasze 0,43m x 0,199 m = 0,08557 m2 Taka wychodzi nam powierzchnia. Teraz to tylko mnożymy przez 150W. 0,08557 x150 = 12,84W. Prawie 13 W to maksymalna możliwa do osiągnięcia moc panelu. W rzeczywistości rozmiar samego panelu jest mniejszy, więc maksymalna moc to ~10W chociaż bardziej byłbym skłonny dać 7W. Pod poniższym filmem mamy szczegóły obliczeń. Autor filmu mówi, że realnie można na tym panelu pozyskać od 5 do 8 Watt w słoneczny dzień.
https://www.youtube.com/watch?v=HKS9va5OdSI

Jak ten panel radzi sobie w okresie braku słońca:
Opiszę to na bazie dwóch lokalizacji i dwóch różnych paneli. Tego tutaj panelu 7 Watt oraz panelu 10 Watt z tematu tutaj: /forum/viewtopic.php?f=14&t=77&p=179. Panel 7 W daje sobie radę w okresie letnim będąc zainstalowanym na dachu kiedy obróciłem go na północ zamiast na południe. W aktualnym czasie (miesiąc listopad) mimo skąpych zasobów słońca również panel dobrze sobie radzi (obrócony prawidłowo na południe oraz instalacja na dachu). Za to panel 10 W zainstalowany na balkonie (jak grafika poniżej) gdzie słońce jest tylko w godzinach 13-15 nie daje rady ładować baterii. Czyli mimo większego panelu słaba lokalizacja stanowi poważny problem. Momentami podczas dnia bateria jest ładowana, ale niedostatecznie. Zapotrzebowanie na energię jest większe i po 2 tygodniach takiej pracy urządzenie jednak ulega wyładowaniu (miesiąc listopad).
Obrazek

Ładowanie dwóch telefonów:
Ładowanie dwóch smartfonów z wbudowanych portów USB jest możliwe. Nie mogę powiedzieć, że sprawdza się to jakoś super, ale jest możliwe. Mam świadomość, że ładowanie nie musi odbywać się w sposób liniowy, lecz w każdym razie obserwacje pokazują, że wbicie jednego procenta (ma smartfonie) trwa mniej więcej 3-10 min.
Obrazek


Co było w zestawie:
Obrazek
Obrazek
Obrazek
Obrazek
Jak widać na zdjęciu powyżej, do zestawu jest dołączona wtyczka samochodowa 12V. Czy ktoś ma jakiś pomysł na jej zastosowanie?
Obrazek
Obrazek
katowicecentrum
Site Admin
Posty: 105
Rejestracja: 06 lutego 2022, 21:45
Lokalizacja: Katowice
Kontakt:

Re: Panel rzekomo 20W za 110zł na allegro.

Post autor: katowicecentrum »

Odnośnie panelu /forum/viewtopic.php?f=14&t=28 widzę, że będę go musiał znowu podłączyć pod opornik i amperomierz. Jak się przed chwilą okazało, jednak miał na sobie jeszcze taka folię ochronną. Wcześniej przypatrywałem się, skrobałem i wydawało się, że jednak jej nie ma. Dzięki temu możliwe, że będzie dawało 20V i 1A = 20W. Wcześniej jak mierzyłem, dawało tylko 0,5A więc 10W. Wiem, że jak sprawdzałem kiedyś solary przez szybę to były duże straty, więc i taka folia może ograniczać promieniowanie. Reasumując - może ten panel rzeczywiście mieć 20W. Gdy będę po pomiarach to dam znać.
poeta
nowy
Posty: 1
Rejestracja: 27 marca 2022, 00:08

Re: Panel rzekomo 20W za 110zł na allegro.

Post autor: poeta »

  • czy na pewno panel ma 43x19 mm czy cm?
katowicecentrum
Site Admin
Posty: 105
Rejestracja: 06 lutego 2022, 21:45
Lokalizacja: Katowice
Kontakt:

Re: Panel rzekomo 20W za 110zł na allegro.

Post autor: katowicecentrum »

Oczywiście, że [cm] :D Dzięki Ci za czujność. Pozdrawiam!

Niestety nawet po usunięciu foli ochronnej panel ma tyle samo mocy, czyli o połowę mniej niż pisano na aukcji.
