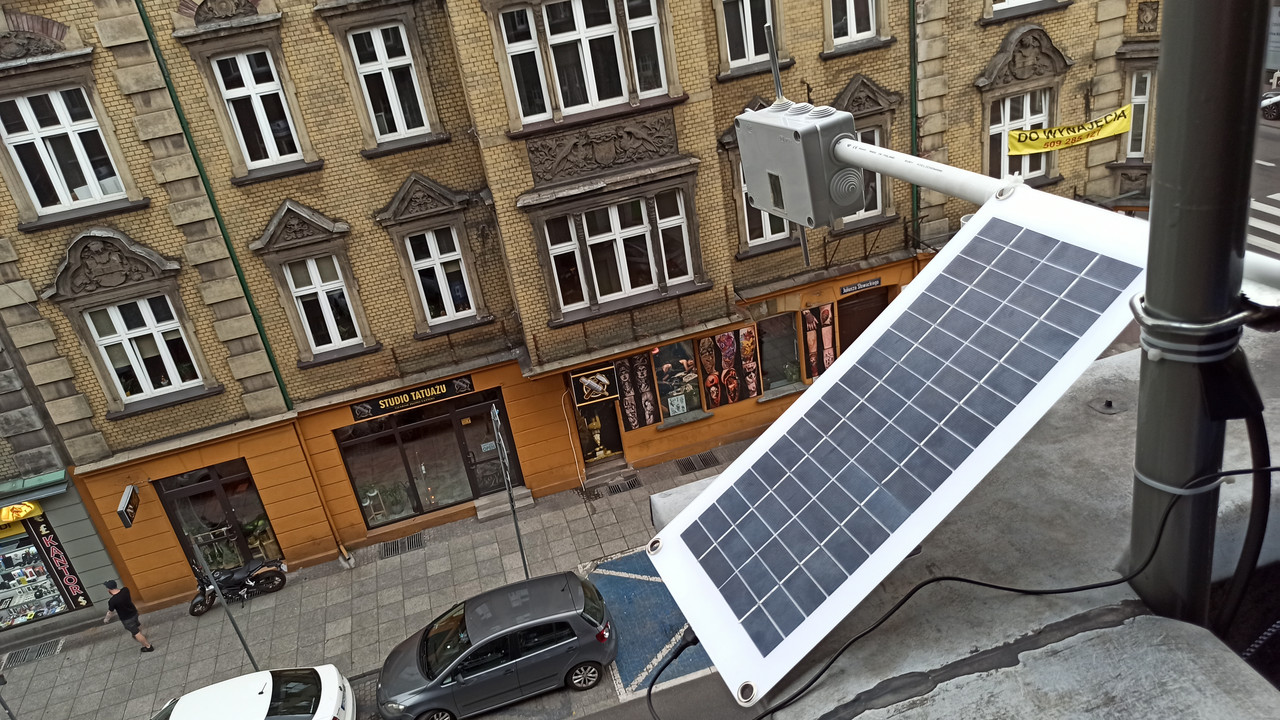

obudowa
Jako obudowę wybrałem puszkę elektryczną z castoramy za ~13zł. Jej stopień szczelności to IP55 (posiada uszczelkę). Puszka ponadto posiada ciekawe zatrzaski zamykające. Wystarczy każdy przekręcić o 90* Do tego jeszcze zastosowano fajne zabezpieczenie trzymające pokrywkę, uniemożliwiając jej ewentualne odpadnięcie. Cieszy mnie również kolor obudowy, gdyż puszka nie będzie się tak nagrzewała od słońca jak w przypadku puszek barwy ciemnej.

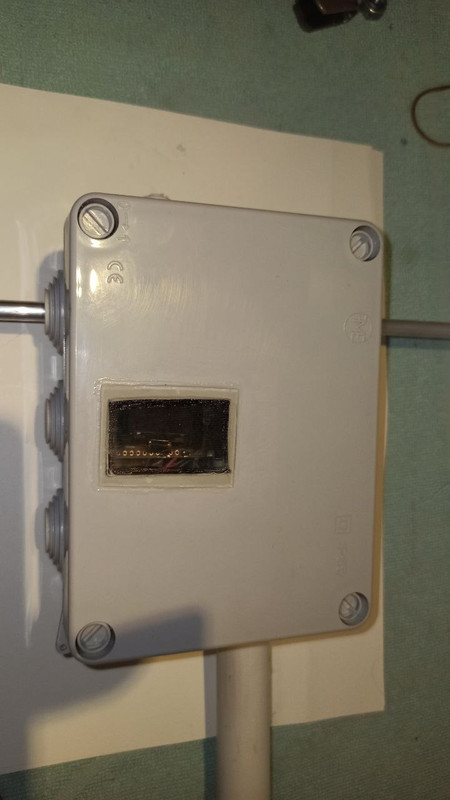

Wszystkie gumy (na ewentualne przewody) uszczelniłem klejem "kropelka". Materiały fajnie się ze sobą spiekły. Na górnej pokrywie zrobiłem okienko, aby mieć dostęp do wyświetlacza bez otwierania urządzenia. Poniżej naklejka producenta owej puszki:
antena

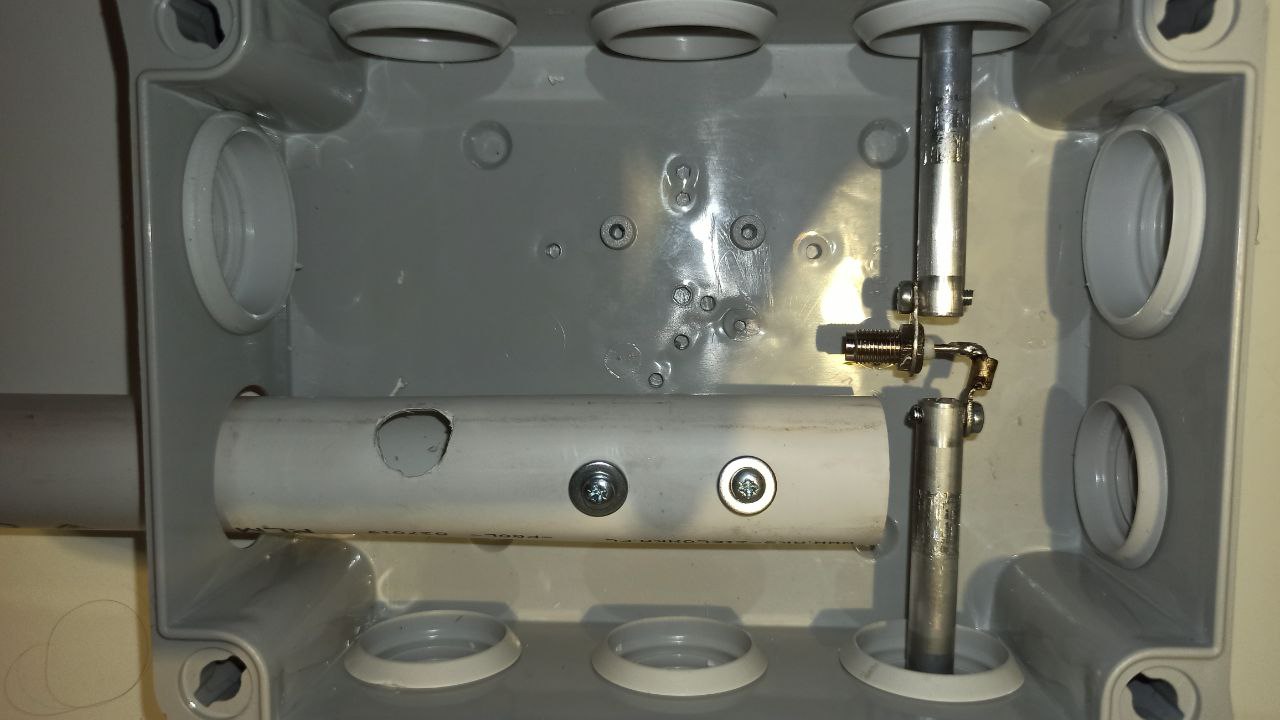

Zestrojoną antenę typu "półotwarty dipol" umieściłem w obudowie jak na zdjęciu. Gniazdo antenowe SMA. Więcej o tym rodzaju anteny pisałem tutaj: /forum/viewtopic.php?f=13&t=30
urządzenie LoRa + układ watchdog
Urządzenie użyte w obudowie to "LoRa" LILYGO®TTGO LoRa32 V2.1 _ 1.6". W związku z tym, że zastosowane tu zasilanie z panelu słonecznego niesie ze sobą pewne komplikacje, zastosowałem rozwiązanie opisane pod poniższym linkiem:
/forum/viewtopic.php?f=14&t=32

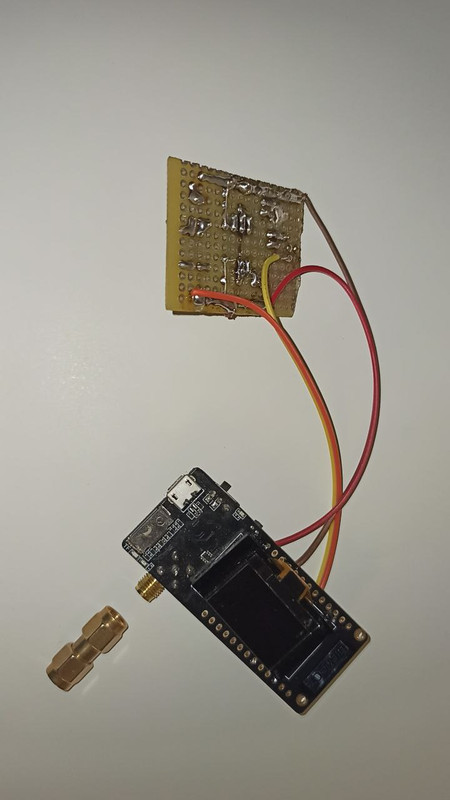

Opisywany pod powyższym linkiem układ watchdog został zrealizowany na płytce uniwersalnej.

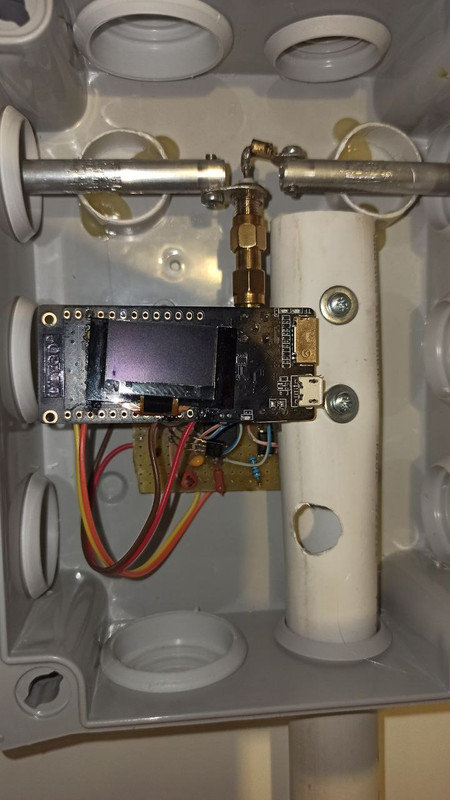

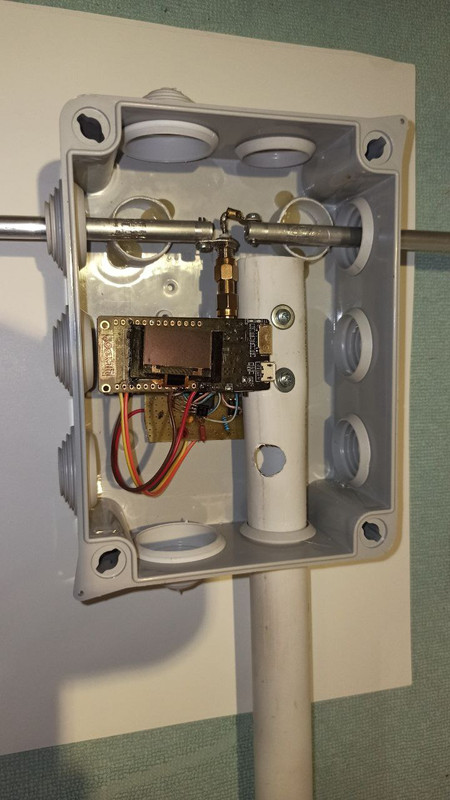

Urządzenie LILYGO podłączyłem do anteny poprzez adapter SMA, a sam układ watchdog przykręciłem do obudowy.
przewody USB
Do rurki/wysięgnika wpuściłem dwa przewody USB. Jeden krótszy (czarny) do zasilania modułu ładującego TP4056. Drugi dłuższy 2,5m (w paski zebry) na stałe podłączony do urządzenia LILYGO. Jest on przygotowany, gdybym potrzebował podłączyć urządzenie do komputera.
ładowanie

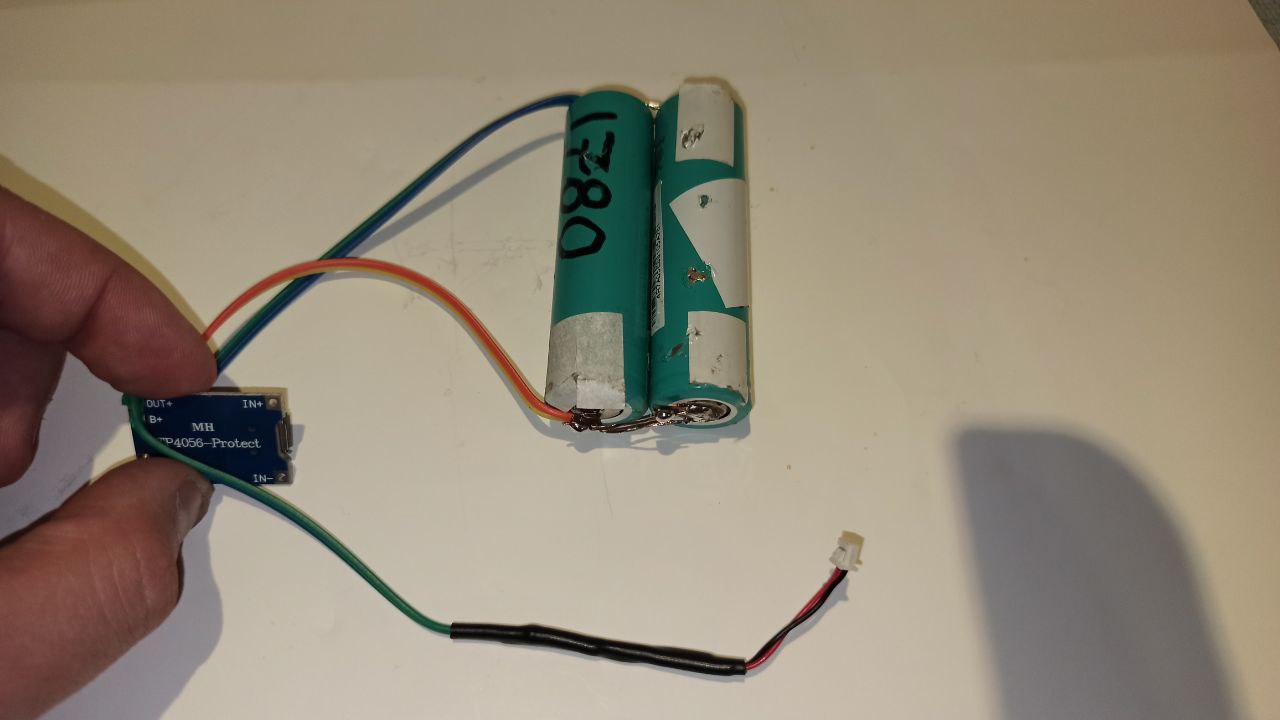

Ładowanie jest zrealizowane również według sposobu opisanego pon linkiem: /forum/viewtopic.php?f=14&t=32

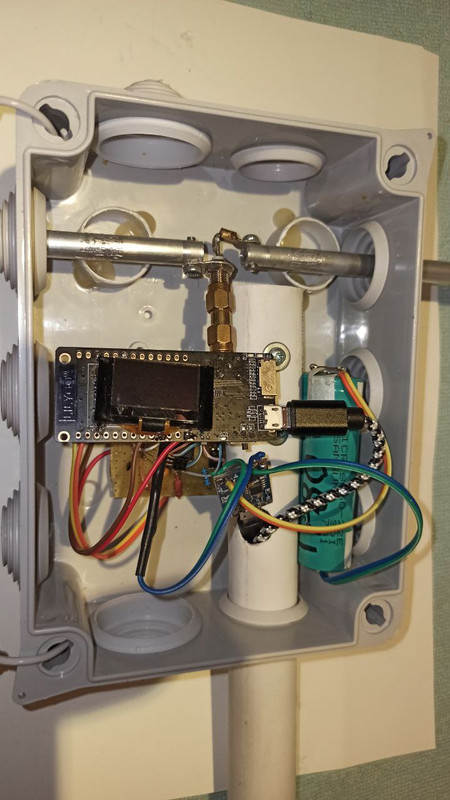

A tak to wygląda po umieszczeniu w obudowie:
Modułu ładującego nie chciałem do niczego przykręcać, czy mocować klejem na ciepło, gdyż nauczony doświadczeniem wiem, że moduł ten podczas ładowania bardzo się nagrzewa.
