konstrukcja 6 (stacja)

Post autor: katowicecentrum »

artykuł aktualizowałem 14.02.2024 r.


zalety:
- Antena jest wytrzymała na silny wiatr, uszkodzenia mechaniczne i wilgotność.

wady:
- Ostatnim czasem okazuje sie, że moduły Mini560 oraz TP4056 Protect są awaryjne uszkadzając całą stację.
- Antena to dodatkowy koszt ~100zł.
- Przewód łączący LoRę z anteną generuje dodatkowe straty sygnału.
- Konstrukcja jest trudna do zakładania / ściągania z odskoczni. Poza tym słabe skręcenie może skutkować wysunięciem się anteny i upadkiem całości.
- Aby trzon anteny wszedł do ramienia jest potrzeba wyszlifowania go.

Konstrukcja nr. 5 /forum/viewtopic.php?f=7&t=66 wydaje się dobrze spełniać swoją funkcję, lecz była potrzeba zbudowania czegoś, co będzie tak samo zwarte/zgrabne lecz można by zastosować w sprytny sposób markową antenę. Poniżej opisana konstrukcja taką możliwość przewiduje. Zapraszam do opisu.

Obrazek

szlifowanie trzonu anteny
https://t.me/MeshtasticPL/7298/9504

pomiar anteny
https://t.me/MeshtasticPL/7298/9511
/forum/viewtopic.php?f=13&t=76

zewnętrzna budowa
https://t.me/MeshtasticPL/7291/10455

wewnątrz puszki
https://t.me/MeshtasticPL/7291/10527

zainstalowano w miejscu docelowym
https://www.youtube.com/watch?v=hvuM6XAZD5I

w wypowiedzi tej porównuje działanie tej konstrukcji z poprzednią ( 5-tą ):
https://t.me/MeshtasticPL/7291/10626

konstrukcja w środku obudowy
https://youtu.be/IKxGvH3_YZk

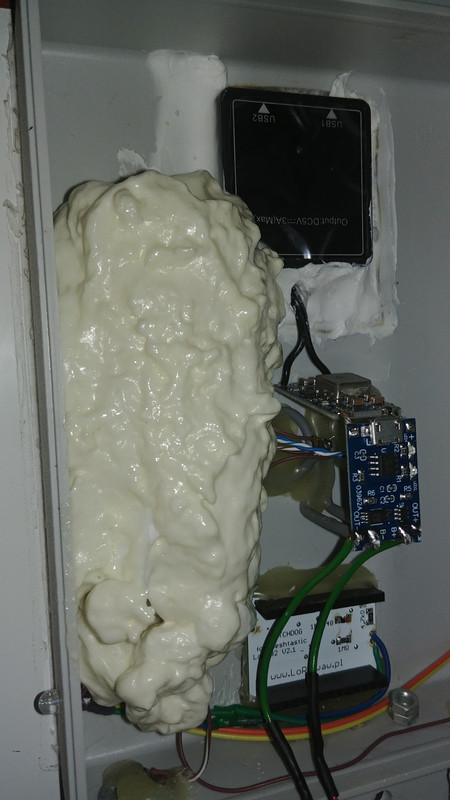

Baterię opatuliłem w piankę montażową, ale w okresie zimowym nie było problemów. Trzeba tylko pamiętać, że od strony bieguna dodatniego są takie małe dziurki, które stanowią wentyl - nie wolno go zatkać.
Obrazek

Jeśli ktoś budowałby coś podobnego to długość przewodu antenowego zastosowanego w tej konstrukcji. Kabel RG213 od wtyczki N do wtyczki SMA wyszło mi 36cm. Obudowa kradex model Z46. Ramie do anteny z castoramy za 25zł. Układ "mini560" Step Down przetwarzający napięcie DC-DC z 7-20V na 5V można kupić za 3zł na aliexpress. Układ TP4056 PROTECT ładujący ogniwo za podobną cenę. Więcej o zastosowanym układzie watchdog tutaj /forum/viewtopic.php?f=14&t=56 .
