konstrukcja noszona (client)

[katowicecentrum]

W tym temacie przedstawiam w jaki sposób przygotowuję (do użytkowania) płytkę z modułem LoRa, aby była ona zabezpieczona obudową, miała akumulator, lepszą antenę, sygnalizację opto-akustyczną, czyli nasze powiadomienie o nadchodzących wiadomościach oraz enkoder, którym możemy wybrać/wysłać gotowe wiadomości.







obudowa
Głównym motorem pomysłu jest tu ciekawa obudowa, którą kupicie w actionie za zaledwie 4zł.

Jest ona metalowa. Od środa i zewnątrz jest obita tworzywem. Z zewnątrz tworzywa mają różne wzory. W opisie sklepu action jest to pudełko przeznaczone na słuchawki lub biżuterię. Znajdziecie je w tym samym miejscu co pudełka na akulary.

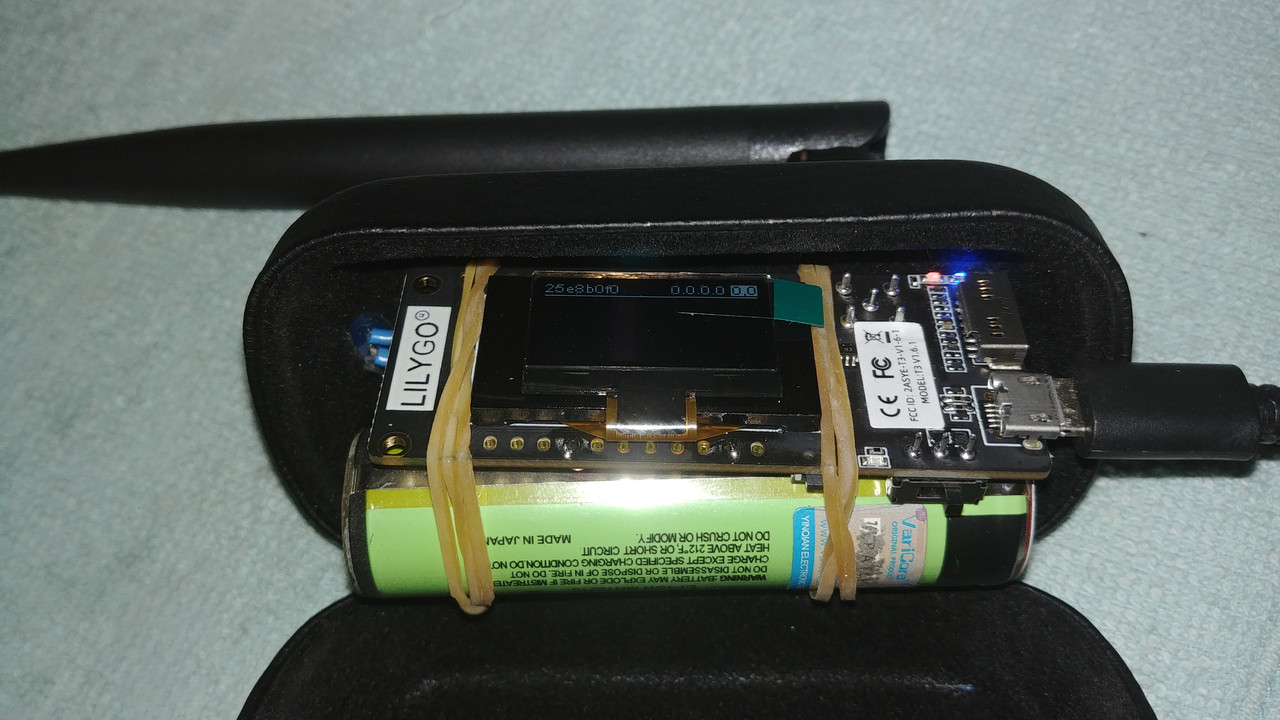

W obudowie robię dwa otwory. Jeden na kontrolkę LED, a drugi na gniazdo antenowe SMA. Przy otworze na gniazdo antenowe wycinam nożykiem tworzywo, aby masa anteny była elektrycznie połączona z obudową. Widzimy to na fotografii poniżej. Widać również przełożoną diodę LED równoległe połączoną z buzzerem (zawierającym w sobie generator). Plus diody LED oraz buzzera podłączam do pinu GPIO 19, a minus do GND.



Mając tak przygotowany sprzęt wystarczy na smartfonie uruchomić aplikację "meshtastic", połączyć się z naszym urządzeniem (z modułem LoRa) i wejść w jego ustawienia. Tam wystarczy dokonać kilku drobnych zmian i teraz będziemy otrzymywać powiadomienia z każdym przyjściem wiadomości.

Teraz już tylko kabelki (które są w zestawie) podlutować do ogniwa lit-ion. Najlepiej mieć do tej czynności kwas lutowniczy. Czynność tą należy wykonać bardzo sprawnie bez przegrzewania baterii, gdyż można ją uszkodzić. Baterie łapie gumką recepturką.

Oryginalną antenkę wyrzucam i podłączam taką kupioną na allegro za 14zł.






Skoro same urządzenie (płytkę z modułem LoRa) zakupiłem za 70zł, antenę za 14zł, obudowę za 4zł i akumulator za 15zł to całość zamyka się w kwocie ~100zł.

encoder


Poniższy wpis dotyczy uruchomienia narzędzia opisanego pod tym linkiem:
https://meshtastic.org/docs/settings/mo ... ed-message
Pod poniższym linkiem film pokazujący jak to działa w praktyce:
https://youtu.be/CTdxIfCSIlM

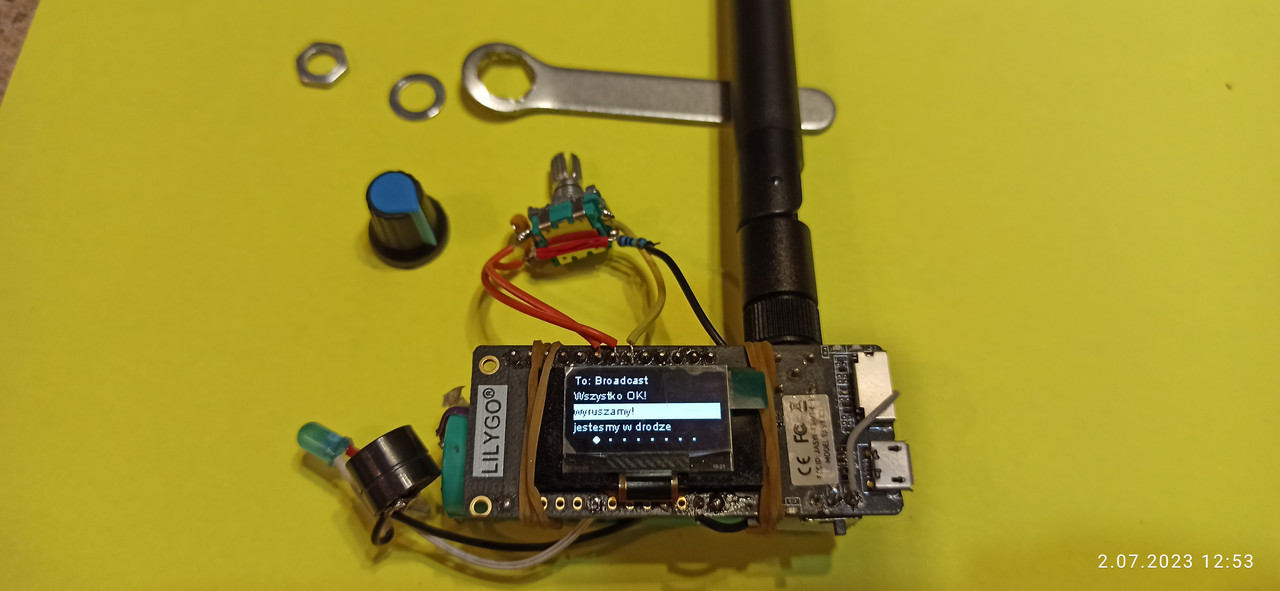

Dotyczy ono gotowych wiadomości, które ustalamy sobie poprzez połączony smartfon/tablet. Poniżej fotografia całości, przed umieszczeniem w obudowie.

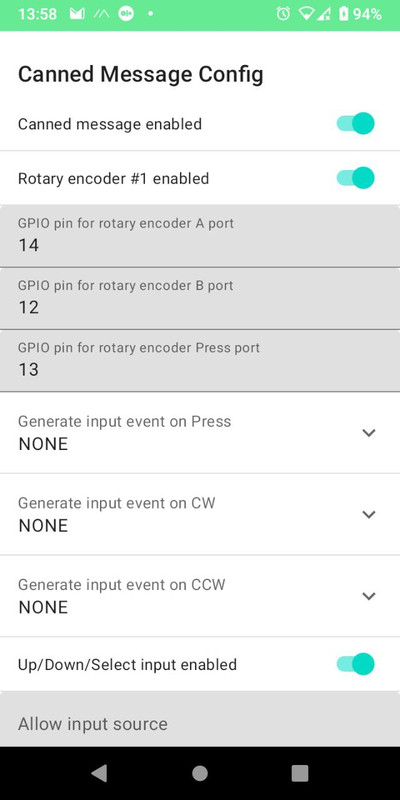

A poniżej tak się prezentuje konfiguracja w ustawieniach.

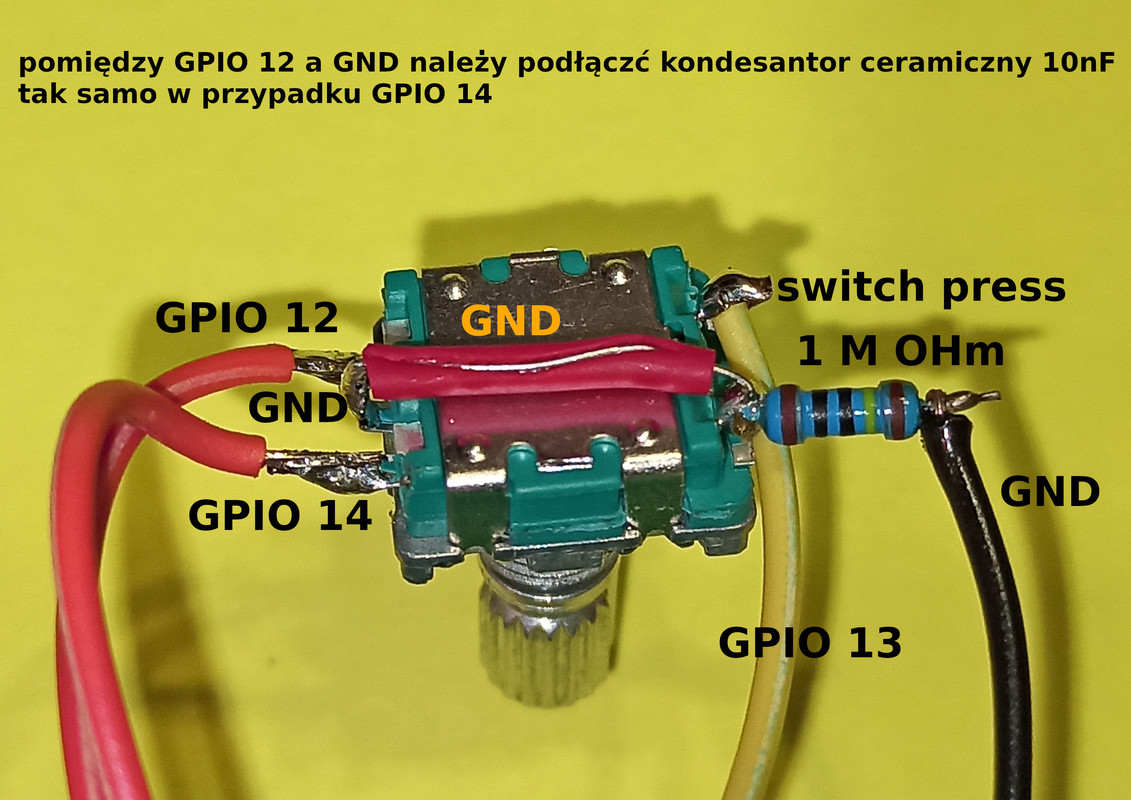

Poniższe zdjęcie jeszcze nie posiada zalutowanych kondensatorów 10nF

OPIS: Dwa czerwone kabelki są odpowiedzialne za obrót w lewo/prawo. Idą one bezpośrednio do urządzenia. W Moim przypadku do pinów 12 i 14. Po prawej stronie zdjęcia/enkodera mamy dwa piny i są one zwierane w momencie wciśnięcia enkodera. Jak widać lewy pin (środkowy) jest zwarty z jednym z tych po prawej. Nie ma znaczenia z którym. Ważne, żeby póxniej podłączyć się do GND, ale nie bezpośrednio lecz poprzez rezystor 1M Ohm. Zaś ostatni (żółty kabelek) pozostały pin (po prawej) podłączamy do GPIO 13 (przynajmniej tak podłączyłem Ja).

Tutaj sklep, z którego zakupiłem enkodery. Zakup zawiera 5 szt.
https://pl.aliexpress.com/item/10000056483250.html

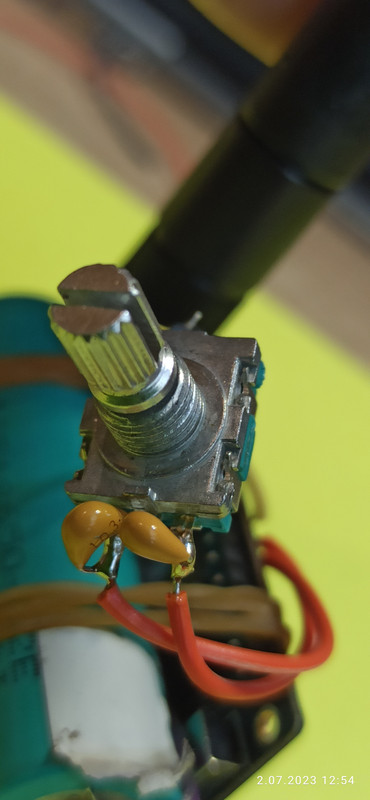

Poniżej zdjęcie od innej strony już z zalutowanymi kondensatorami

[ioioio]

By nieuniknionym w urządzeniu mobilnym częstym podłączaniem nie uszkodzić gniazda USB warto założyć na nie adapter magnetyczny do ładowania a jeszcze lepiej taki do ładowania i przesyłania danych. Adapter indukcyjny może nie zmieścić się w tak małej obudowie.

Właściwie w każdym urządzeniu warto, ale tutaj jest to ważniejsze nie tylko dla bezpieczeństwa gniazda ale i zwykłej wygody szczególnie, że te moduły mają kierunkowe gniazdo B a nie C.

[StaCh47]

Na poczatek przedstawie co zakupilem:
-4 moduly Ebyte z serii E220-900
-4 moduly Bluetooth to UART
-4 anteny na pasmo 868MHz 12dBi
-4 koszyki na akumulator 18650 z zabezpieczeniem
- obudowy i klipsy z Kradexu
Wykorzystalem na razie plytki prototypowe pasujace do obudowy na ktorych zamontowalem :
-gniazda do modulow E220-900
-gniazdo do modulow Bluetooth to UART
-przetwornice step up ustawiona na 5VDC wyjscie
Z boku obudowy przykleilem koszyk na akumulator 18650
Po polaczeniu tego wszystkiego sciagnalem na tablet program terminalowy BT to serial (UART)
i w ten sposob uzyskalem urzadzenie do przesylania wiadomosci tekstowych na odleglosc
na wybranych kanalach w pasmie 868MHz. Zastanawiam sie czy tym sprzetem moge sie polaczyc z siecia Mesh na terenie Warszawy i uzyskac w ten sposob lacze na wieksza odleglosc niz zapewniaja to moduly T22 i T30?
Obudowa z klipsem do paska i antena jest przekaznikiem pomiedzy tabletem a radiem LoRa. Drugi taki komplet moze byc odbiornikiem wiadomosci tekstowych. Zasieg w gestym lesie modulu T22 do 700 metrow.
Na razie nie mam zdjec ale postaram sie zrobic i przedstawic.
Stanislaw



[StaCh47]

Udalo mi sie uzyskac stary smartfon jako podstawe do zainstalowania programu terminalowego i zrobilem sobie rundke kilka kilometrow po okolicy domu. W domu tablet nadawal komunikat co minute do nadajnika 1W a ja z odbiornikiem jak na zdjeciu kusowalem po okolicy czesciowo po osiedlu czesciowo po lesie lisciastym i po lesie iglastym (sosny). Okolo 500 metrow przez osiedle ulica w kierunku lasu mialem zasieg ale po 100metrach po wejsciu do lasu sygnal zaniknal i pojawil sie dopiero jak przeszedlem przez las prostopadle do kierunku sygnalu i wyszedlem na droge okolo 900 metrow od domu. Potem szedlem prostopadle do kierunku sygnalu ulica przez osiedle i caly czas mialem sygnal. Doszedlem do lasu sosnowego gdzie jest boisko i teren wypoczynkowy i tam mialem sygnal i potem caly czas kiedy szedlem w kierunku domu.
Moj wniosek jest taki: urzadzenia o mocy nadajnika 30dBm nie sprawdza sie w gestym lesie lisciastym ze wzgledu na zbyt maly zasieg przy tej czestotliwosci. Kiedy otrzymam elementy - moduly do budowy Meshtastica zrobie ta sama rundke w takim samym ukladzie. Zobacze jaki wtedy bedzie zasieg.
Gdybym mogl zamocowac antene nadawcza na kominie budynku 4 pietrowego zamiast w oknie 1-szego pietra pewnie byloby ciut lepiej.

[sq9uu]

Kupiłem na allegro obudowę power bank x 4 18650 za 25 zł i z niej zrobiłem przenośnego noda https://allegro.pl/oferta/obudowa-power ... 5890451536 Obudowa ma wyświetlacz stanu naładowania akumulatorków ,diodę jako latarkę i gniazda usb .W środku jest miejsce na 4 akumulatorki 18650 ja wstawiłem tylko 3 szt a w miejsce ostatniego dałem lorę heltec wireless stick lite on nie ma wyświetlacza i jest ciut węższy .Więc w srodku mamy elektronikę od ładowania z wyświetlaczem dalej dałem 3 akumulatorki a na końcu w miejsce czwartego tak pod kątem 45 st wszedł heltec ,oczywiście są tam boczne szyny metalowe zasilające = i - więc by heltec przypadkiem nie dotknął którejś to miejsce na 4 akumulatorek a raczej te szyny w tym miejscu zalałem klejem z pistoletu na gorąco powstała elastyczna warstwa zasłaniająca szynę zasilającą ta plusową i minusową po środku górnej krawędzi a w zasadzie jest to dolna czyli na jednym końcu obudowy mamy wyświetlacz a w zasadzie gniazda usb a na drugim końcu obudowy mamy to miejsce co wygospodarowaliśmy na lorę i ściankę na której nie ma gniazd nic nie ma więc tam wyznaczyłem środek i postanowiłem wywiercić otwór na gniazdo SMA z tym ze tak wytrasowałem zaznaczyłem by otwór był po środku ale przy samej ścianie tylnej obudowy by więcej miejsca było na lorę wstawioną pod kątem około 45 st więc wystające w środku gniazdo jest niżej a heltec wstawiony pod kątem mija się spokojnie z tym gniazdem ono mu nie przeszkadza po zlutowaniu przewodów zasilających wstawiłem niedaleko gniazda SMA miniaturowy przełącznik włącz wyłącz ja dałem taki prostokątny przesuwany więc musiałem wywiercić dwa otworki obok siebie i iglakiem rozpiłować na prostokąt i pilnowałem by przełącznik wszedł ciasno w niego teraz pistoletem na gorąco przyłapałem helteca w kilku miejscach a i dwoma kropelkami gorącego kleju ten wyłącznik też przyłapałem chodź wszedł tak ciasno ze w sumie nie było potrzeby . Nod po zakręceniu anteny czy to tej z zestawu 5 cm czy tej około 20 cm wygląda świetnie a do tego 3 akumulatorki pozwalają mu na długą pracę .
