RoomServer/Repeater

[Mar_O]

Cześć wszystkim.
Długo to trwało, ale w końcu złożyłem urządzenie w całość i uruchomiłem.

Komponenty :
- panel fotowoltaiczny z Ali 5V
- WisBlock RAK 4631
- filtr 868 Mhz
- filtr 2,4 Ghz
- przejściówka IPX - > SMA
- skrzynka wodoodporna
- antena dookólna 868 Mhz
- antena BT panelowa 2,4 Ghz
- DFRobot Solar Power Manager 5V
- koszyk na 2 akumulatory
- 2 ogniwa 18650 3400mAh
- kabel antenowy N - > SMA

Jako bazę do montażu wykorzystałem kawałek sklejki.

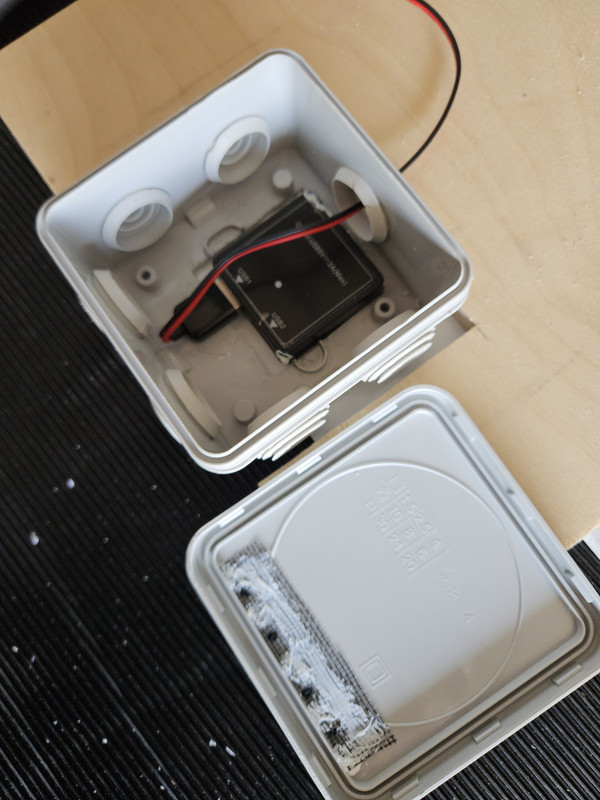

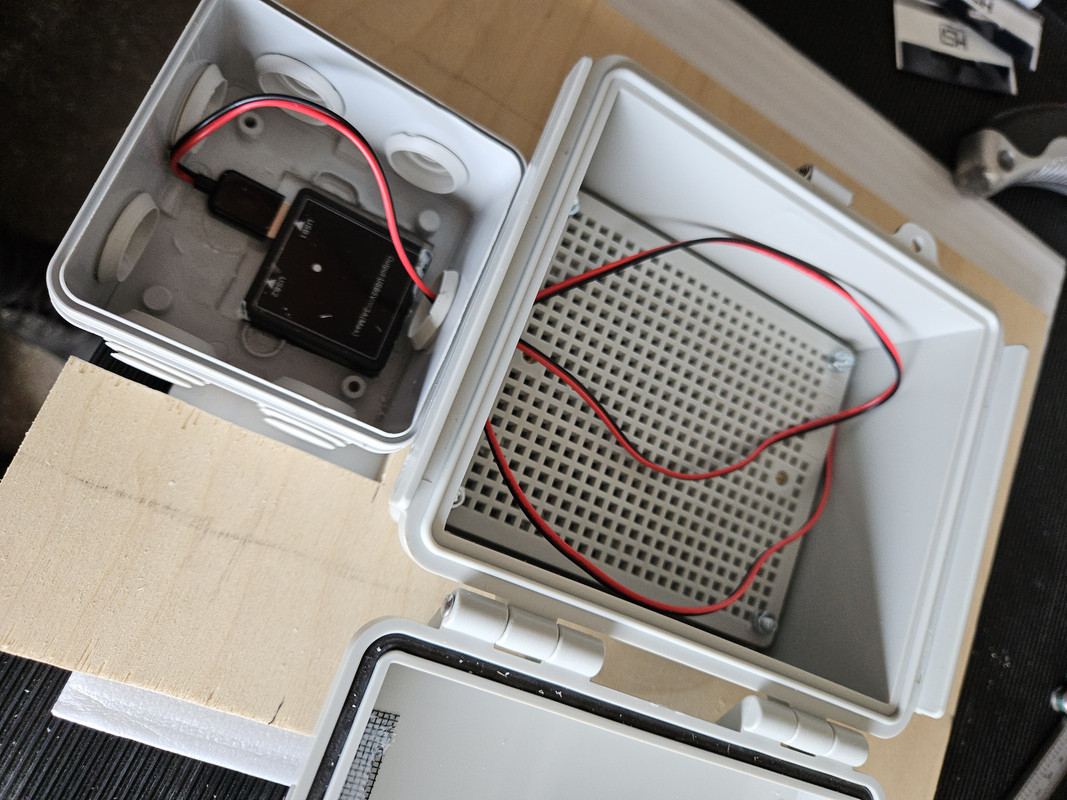

Wyjście zasilania 5V z panela zamknąłem w hermetycznej puszce.

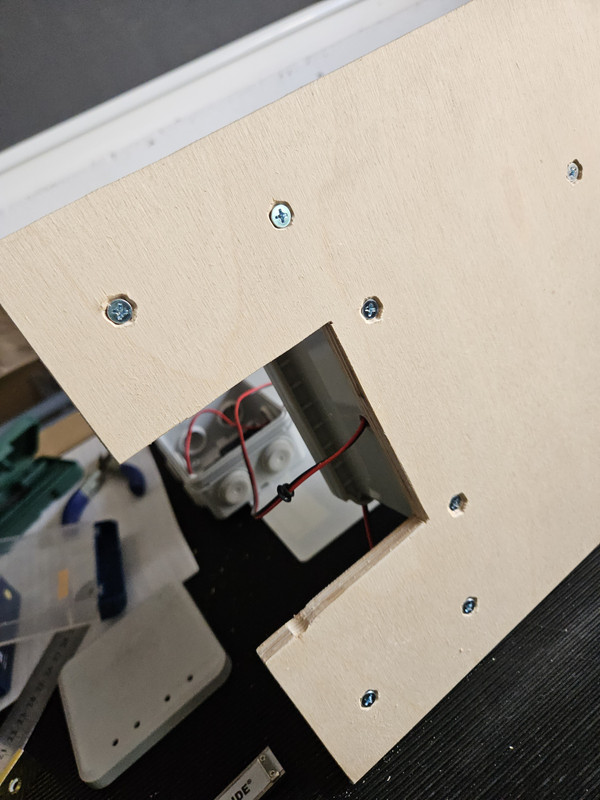

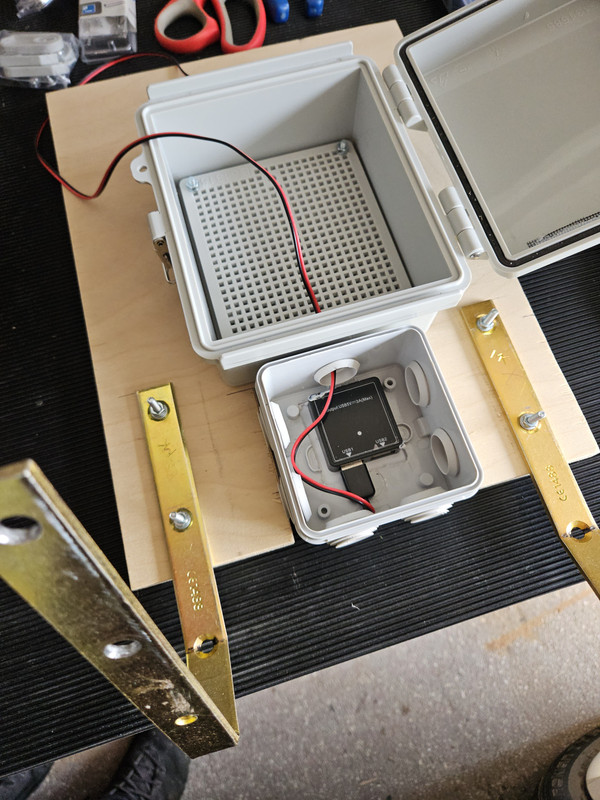

Do sklejki przymocowałem też skrzynkę wodoodporną na elektronikę.

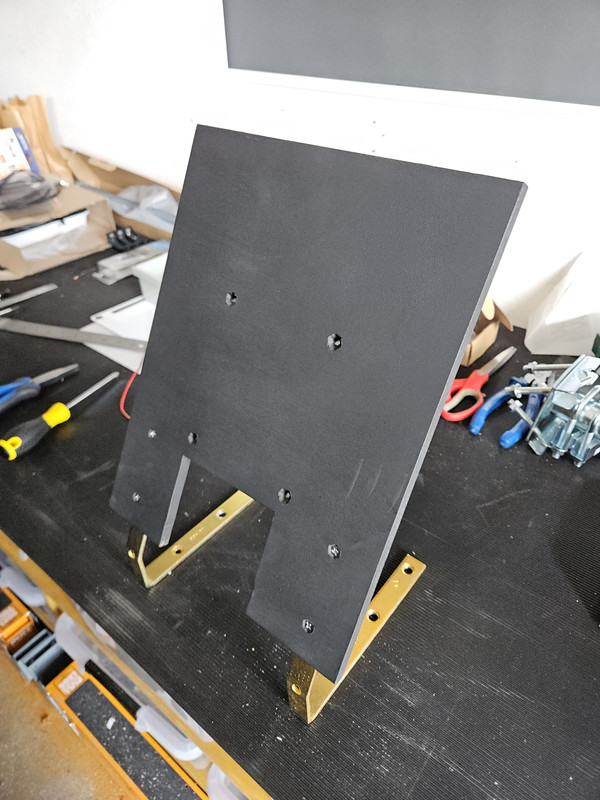

Do sklejki przymocowane są też łapy z kątowników do montażu na uchwycie antenowy.

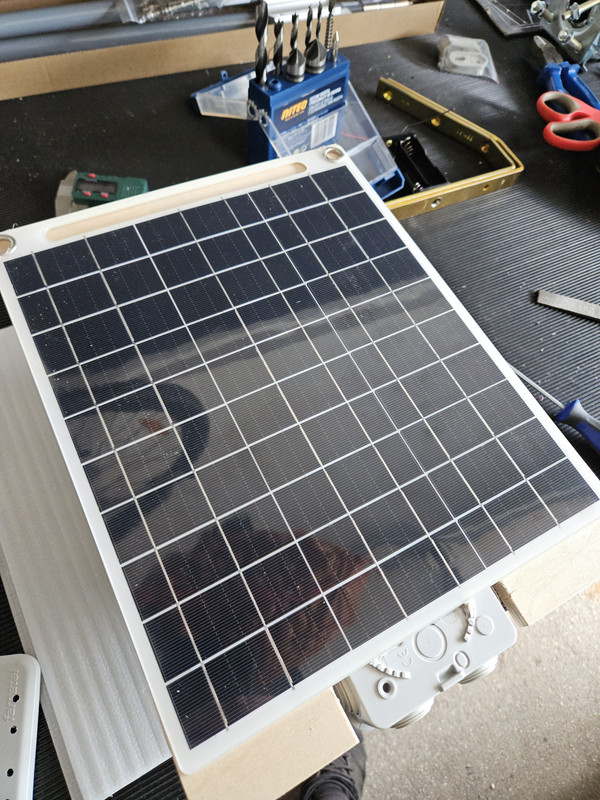

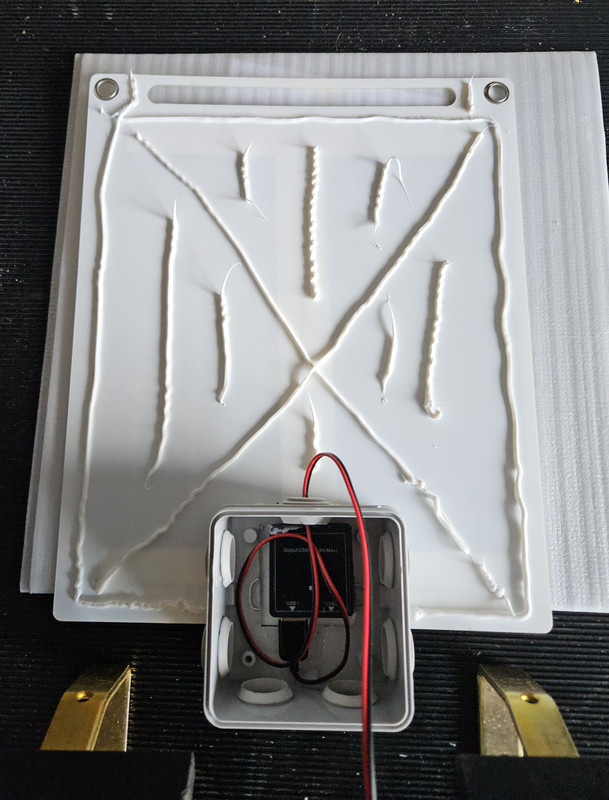

Sklejka pomalowana gumopodobną farbą mającą zapewnić wodoodporność. Panel przyklejony do sklejki jakimś "Mamutem"

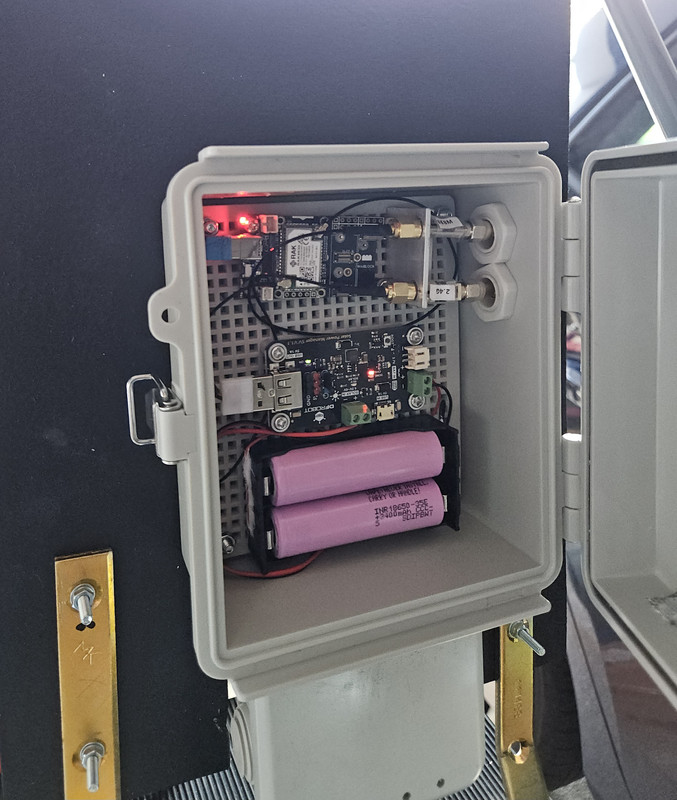

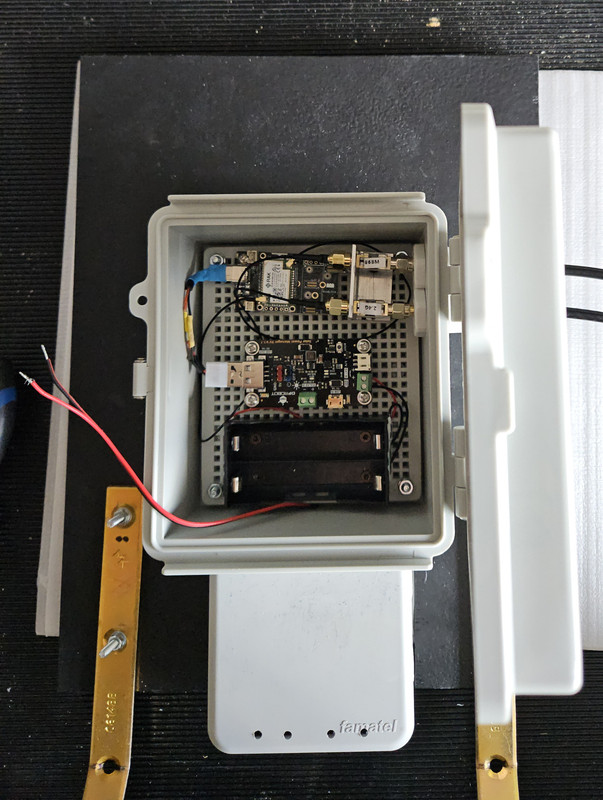

Środek że złożoną elektroniką.

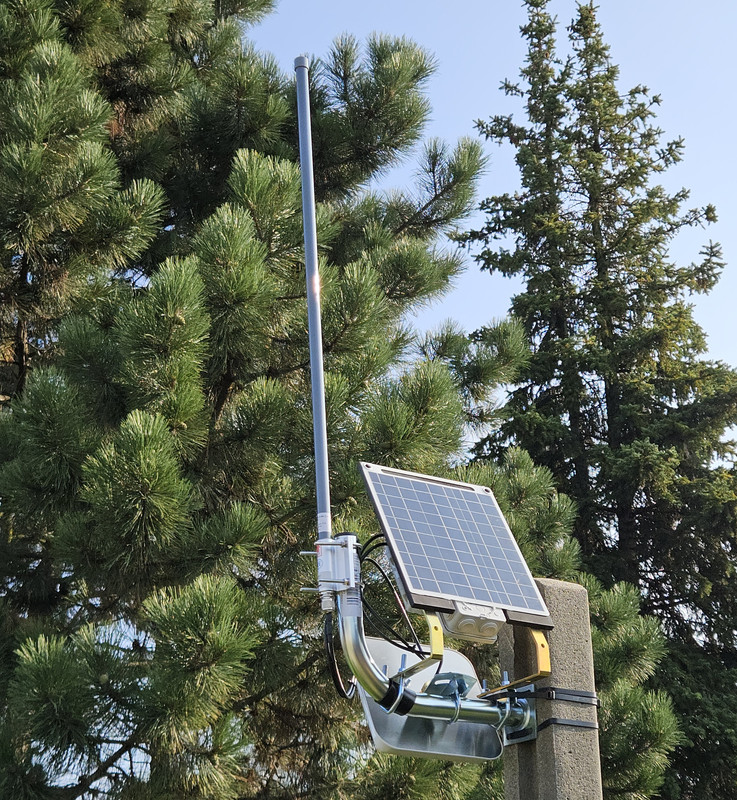

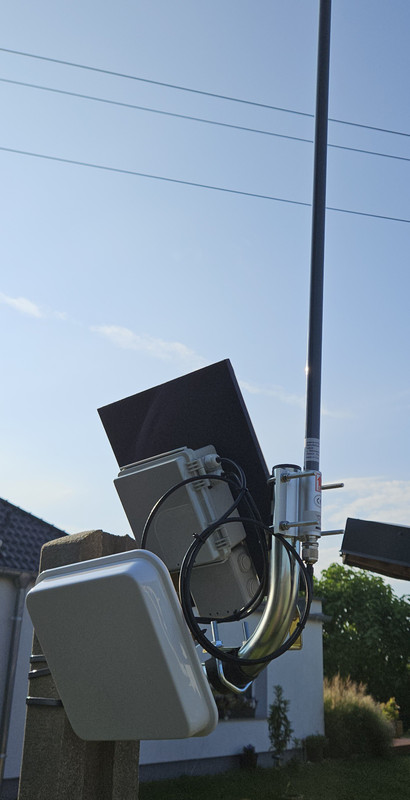

Tak to wygląda na zewnątrz. Testowo, aby sprawdzić czy nie ma problemów z ładowaniem i aktualizacją softu, zamontowane na wysokości ok. 2 metrów.



Docelowo będzie wisieć na dachu ok. 12 metrów na ziemią.
Lokalizacja urządzenia to Kępa pod Opolem.
W Opolu, z tego co widzę, nikogo z MeshCore-m nie zarejestrowałem.
Urządzenie pracuje jako RoomServer/Repeater.
Nazwa: RS/Repeater_Kępa
Reszta ustawień domyślna z racji, że nikogo w okolicy innego nie ma.
Frequency: 869.525 Mhz
Bandwidth: 250 kHz
SF: 11
CR: 5
Hasło do RoomServer-a: hello

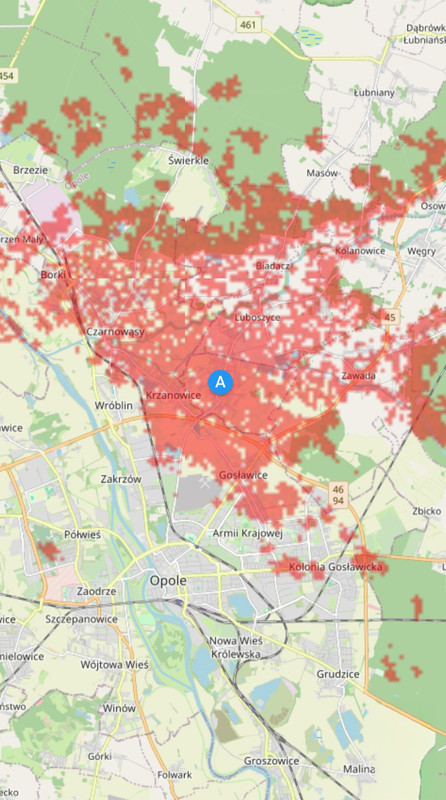

Poglądowa mapka teoretycznego zasięgu sygnału.


Cały zasięg sygnału idzie w przeciwną stronę niż centrum Opola, ale to ze względu na ukształtowanie terenu. Nieznacznie może się to zmieni jak dam w docelowe miejsce na dachu.

[StaCh47]

Troche sie narobiles przy tej konstrukcji ale wyglada solidnie. Panel i baterie wystarcza poniewaz modul na nRF52840 bierze malo pradu. U mnie z mniejszym panelem i 2-ma akumulatorami 2600 napiecie nie spada ponizej 4V.
Jesli chodzi o parametry pracy to jesli jestes w zasiegu Slaska to na forum podano inne parametry pracy dla tej okolicy. Byc moze jak zmienisz parametry i postawisz stacje wysoko nad ziemia to zalapiesz transmisje ze slaskich stacji na Meshcore.
Jeszcze jedna uwaga po co zostawiles zapas kabla antenowego? Kazdy metr to strata sygnalu dlatego u mnie jest tylko pigtail od modulu do przejscia SMA-zlacze antenowe"N"-antena.

[Mar_O]

Pobróbuję łapać Śląsk jak już dam wyżej urządzenie.
Co do długości kabla... taki po prostu miałem, a nie chciało mi się zamawiać i czekać znowu na kolejną dostawę. Taki leniuszek trochę ze mnie

[Mar_O]

Mały update:

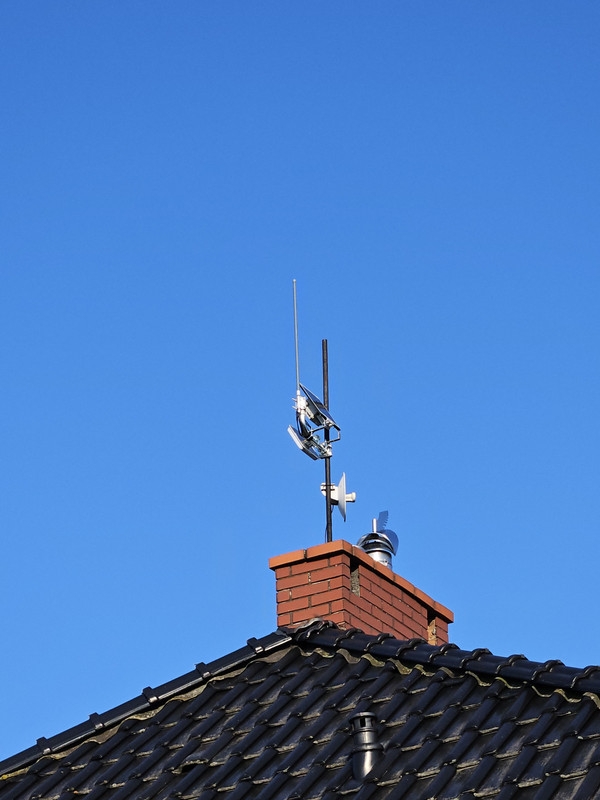

Urządzenie już na dachu, ok. 12 metrów nad gruntem. Nieco zasięg się poprawił, ale nadal to w drugą niż Opole

[Krysia]

Z jakiego softu / serwisu korzystasz do generowania map pokrycia? Pod spodem widze OSMap, ale nie spotkalem sie z takim obrazkiem pokrycia.

Pozdrawiam z Wrocka,

Krystian

[Mar_O]

Mapę pokrycia wygenerowało mi w apce MeshCore. Podałem wysokość na jakiej będzie się znajdowało urządzenie i efekt widać na załączonym obrazku.

[sq9uu]

https://heywhatsthat.com/ to jest mój ulubiony program a tu wygenerowany nim zasięg pewnego noda https://www.heywhatsthat.com/?view=WNLJUXFE a nad mapą masz parameters klikasz to otwiera się rubryka wpisujesz 868 poniżej ze ziemia jest okrągła curved Earth a całkiem po prawej wpisujesz wysokość drugiej stacji tym sposobem sprawdzisz przekrój terenu i czy obie stacje anteny się widzą tylko trzeba wpisać wysokość w metrach z plusem +99 or +-99 for relative to ground) czyli druga stacja ma antene np 12 m nad ziemią to wpisać w tą rubrykę +12 i na tej głównej mapie odnajdujesz miejsce tej drugiej stacji i stawiasz punkt tylko pod główną mapą w lewym rogu trzeba zmienić na metric. A jeśli sobie wygenerujesz sam zasięg jakiegoś noda to w tym programie u góry po lewej pod tym dużym tłustym napisem nazwy programu heywhatsthat masz poniżej takie coś i kopiujesz ten link co jest najniżej https://www.heywhatsthat.com/?view=WNLJUXFE i to możesz komuś podesłać
kominiarz
latitude 50.305392 N longitude 18.892586 E
elevation 361m above sea level (70m above ground)
https://www.heywhatsthat.com/?view=WNLJUXFE

[StaCh47]

Korzystalem z tego programu przy sprawdzaniu zasiegu dla odbioru telewizji analogowej pomiedzy stacja nadawcza a lokalizacja budynku z odbiornikiem. Wtedy mozna bylo okreslic czy i na jakiej wysokosci trzeba umiescic antene odbiorcza aby miec obraz.
