moduł CN3791

[katowicecentrum]

Witajcie, w samodzielnym montażu stacji (urządzenie LoRa) dotychczas do ładowania ogniwa lit-ion wykorzystywałem dwa moduły. Był to moduł "Mini560" przetwarzający 18 V (wychodzące z panela słonecznego) na 5V. Ten moduł zasilał ładowarkę "TP4056 PROTECT" i niestety mam wrażenie, że ten pierwszy moduł "Mini560" z jakichś powodów czasem ulega uszkodzeniu.

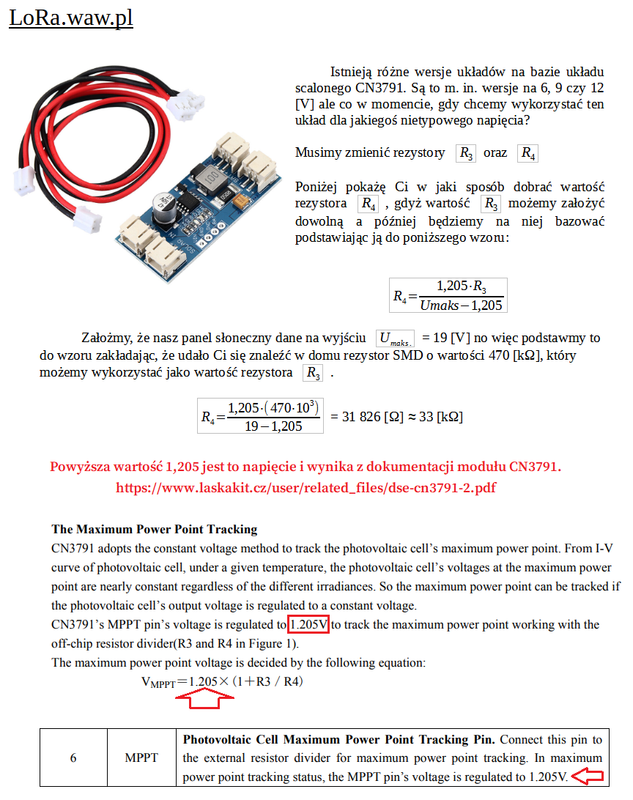

Za sprawą kolegów z naszej społeczności postanowiłem wypróbować moduł "CN3791", ale tu pojawia się pewien problem, gdyż jest kilka wersji tego modułu na różne napięcia. To są m. in. 5/6/9/12 [V] jednak dla napięcia 18 [V] nie ma takiej wersji. Należy więc samodzielnie dostosować to napięcie poprzez zmianę dwóch rezystorów SMD na zakupionym module "CN3791". Gdy będzie kupować dla siebie to podpowiadam, że prawdopodobnie jest to rezystor o rozmiarze/typie "0805". Po zapoznaniu się z dokumentacją "datasheet" modułu "CN3791" wydukałem taką instrukcję jak na grafice poniżej:







Dzisiaj przyszedł mi pocztą zamówiony moduł "CN3791" i od razu chciałem zweryfikować, czy powyższa instrukcja zawarta w grafice będzie słuszna. Wersja mojego modułu to 12 [V]. Pomierzyłem wartość R3 oraz R4. Miernik wskazał R3=2000Ω (oznaczenie na rezystorze 30B) oraz R4=120Ω (oznaczenie na rezystorze 121).

I tutaj pojawia się nieprawidłowość. Bo podstawiając do wzoru wartość R3 oraz znając napięcie (12V) wychodzi nam, że R4 powinno wynosić 2410 / 10,795 = 223 ~ 220 [Ω] czyli niemal idealnie wpasowujemy się w typoszereg 220 [Ω], a tymczasem w tej wersji modułu "CN3791" na 12 [V] jest zastosowany R4=120Ω.

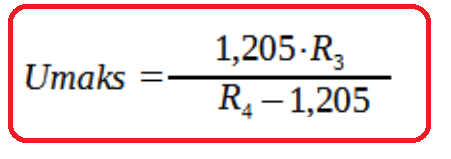

Więc idąc tym tropem po przekształceniu wzoru:

i podstawiając do niego zmierzone wartości R3 oraz R4 wychodzi nam, że wartość maksymalna (czyli nasze Umppt) wynosi tu 20,28 [V].

No i teraz podstawiając takie napięcie maksymalne, wszystko by się zgadzało. Czy ktoś ma jakiś pomysł dlaczego napięcie Umppt = 20,28 [V], a nie 12 [V] ?

[katowicecentrum]

Nawiązując do powyższego tematu. Prawidłowe napięcie jakie nam wychodzi to ~20,3V. W stosunku do napięcia tego modelu (12 V) jest to 169% więcej. Jak myślicie... jak w takim razie liczyć wartości tego dzielnika napięcia ?! (R3 oraz R4).

Czy wartość tego napięcia jest na tyle liniowa, że mogę zastosować te 169% w przypadku mojego panela słonecznego, który daje 18 [V] ? Czyli w moim przypadku Umaks = 18 + 169% = 30,42 [V] i taką wartość mam podstawić do wzoru w drodze obliczania wartości rezystora R4?

W moim przypadku wychodzi (dla R3=470kΩ) to R4=566350/29,215=19,38 [kΩ]. Czy tak powinienem to obliczyć?

[sq9uu]

https://www.alldatasheet.pl/datasheet-p ... N3791.html Niech ktoś mądrzejszy mi podpowie w danych fabrycznych tego modułu widzę ze można mu podać max 28 V ale ze nie znam angielskiego mogę się mylić .Panel mi daje max 22 V nie obciążony więc wychodzi ze układ CN3791 mogę bezpośrednio podpiąć pod panel fotowoltaiczny 12 V i talk też robiłem w pełnym słońcu ładował mi akumulator li po i nic się nie zepsuło .Czyli co producent zezwala podawać na ten układ max 28 V ? czyli jak podam 22 V to będzie bezpieczne ? zresztą te 22V to jest jak nic nie podłączymy szkoda że nie zmierzyłem ile jest w pełnym słońcu ale to zrobię , jak jest podłączony ten układ CN3791 i akumulator strzelam będzie z 20 V ? a gdzie tam mu do 28 V

[ioioio]

https://www.alldatasheet.pl/datasheet-p ... N3791.html Niech ktoś mądrzejszy mi podpowie w danych fabrycznych tego modułu widzę ze można mu podać max 28 V ale ze nie znam angielskiego mogę się mylić .Panel mi daje max 22 V nie obciążony więc wychodzi ze układ CN3791 mogę bezpośrednio podpiąć pod panel fotowoltaiczny 12 V i talk też robiłem w pełnym słońcu ładował mi akumulator li po i nic się nie zepsuło .Czyli co producent zezwala podawać na ten układ max 28 V ? czyli jak podam 22 V to będzie bezpieczne ? zresztą te 22V to jest jak nic nie podłączymy szkoda że nie zmierzyłem ile jest w pełnym słońcu ale to zrobię , jak jest podłączony ten układ CN3791 i akumulator strzelam będzie z 20 V ? a gdzie tam mu do 28 V

Chip jest na 28V, panel daje max np 20, więc nie przekracza i może być użyty, i wstawiasz max do tego wzoru z dzielnikiem rezystorowym by cały obszar regulacji pokryć. Panele 12V pewnie bez obciążenia dają 20V, więc dlatego taki dzielnik.

[sq9uu]

Znalazłem ciekawy filmik na YT o CN3791 gość twierdzi ze znalazł nieścisłość mianowicie opornik na schemacie nr R3 to tak naprawdę na płytce ten z oznaczeniem R1 a opornik na schemacie R4 to tak naprawdę jest ten na płytce o oznaczeniu R2 a tu ten filmik https://youtu.be/COjDgNamEm0?si=96V0W_rH54iGw_4c

[sq9uu]

Testuję od kilku dni ładowanie akumulatorków li po z panelu 10 wat 12V i podłączonym modułem mppt CN3791 do testów podłączyłem miliamperomierz sam ustrój z wskazówką i wnioski są takie ze jak akumulator jest naładowany i zasilał testowego noda HK to mimo ze było słonecznie to nawet miliamper nie płynął a w module CN3791 świeci się niebieska dioda dopiero po kilku dniach jak napięcie zeszło na 4V to w czasie dnia skazówka miliamperomierza tak uderza co 3 sek pyk i szła tak w tym uderzeniu na 40 -60 mA i spada do zera a w module CN3791 nadal świeci się niebieska dioda tylko w czasie tego tiku wskazówki błyśnie na ułamek sekundy ta czerwona dioda i dopiero jak napięcie jest ciut poniżej 4V zapala się czerwona dioda a gaśnie niebieska wtedy gdy było słońce płynęło i 500mA do akumulatora i jak po paru godzinach dojdzie do tych 4,2 V to zapala się niebieska a gaśnie czerwona .Morał taki ze mppt CN 3791 ładuje dopiero jak napięcie ciut spadnie na akumulatorku czyli poniżej 4 V czyli gdyby przez noc spadło nam na 3,8V to rano proces ładowania się zacznie ale jeśli przez noc spadnie z 4,2V na 4,05 V to niestety nie płynie nić układ mppt CN3791 nie puszcza prądu .nie jest to żadna wada taki jego urok , w moim wypadku nod na procesorze NRF pobiera 13 mA więc przez kilka dni mi nie ładowało aż się zastanawiałem co jest ? dopiero jak napięcie opadnie ładowanie się załączy zresztą to tylko różnica o 0,2 V

[spairo]

- a ktoś może ładował akumulatory LTO (tytanowe) układem MPPT z układem CN3795.
- te ogniwa maja niższe napięcie ładowania od 1.7 do 2.8 V ale wytrzymują w zimie do -10 st C

[StaCh47]

Z ilu ogniw sklada sie bateria, napisz cos wiecej na ten temat. Jesli napiecie ladowania buforowego jest nietypowe to mysle, ze trzeba zastosowac konwerter "BUCK" z regulowanym napieciem wyjsciowym. Jesli napiecie zasilania pochodzi z panela slonecznego to trzeba to napiecie obnizyc do ustalonego napiecia ladowania buforowego. To napiecie jest nizsze niz maksymalne napiecie ladowania bo nie ma automatycznego odciecia napiecia po naladowaniu baterii akumulatorow do napiecia znamionowego.

[spairo]

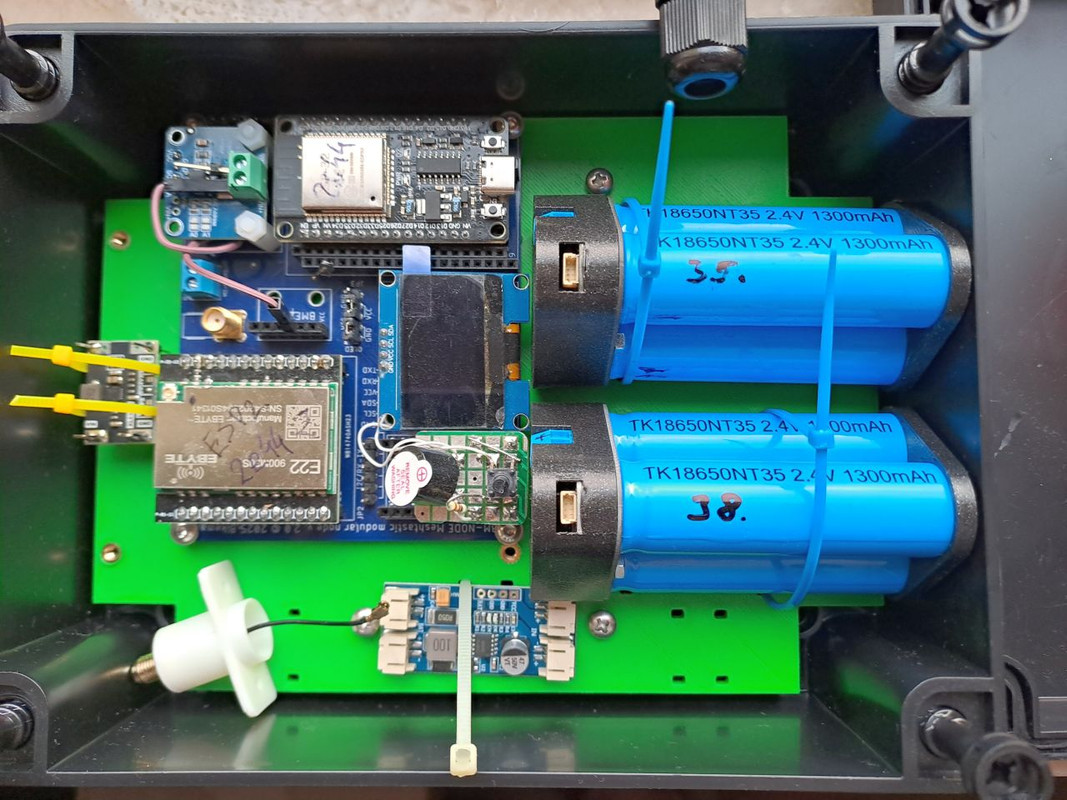

- powoli postaje obudowa do esp32, na razie brakuje cześci elektronicznych.
- mam juz moduł zasilający LTO 4100 mAh, 2.4V , 2 sztuki z BMS-em
- przetwornice XL63000, Uwej 1.5 - 5.6V, Uwyj 2.5V - 5.6V, 1A
- brakuje MPPT, w tej roli przetwornica CN3795.

[StaCh47]

Uklad scalony CN3795 wedlug Data sheet sluzy do ladowania ogniw o roznej chemii. Jest wiec przystosowany rowniez do akumulatorow Litowo Tytanowych. Maksymalne napiecie wejsciowe 30V. Na plytce modulu powinna byc mozliwosc dostosowania modulu do ladowania Twoich ogniw poprzez zworki lub wymiane rezystorow. Moim zdaniem zastosowanie tych ogniw troche mija sie z celem bowiem trzeba 2 razy manipulowac przetwornicami napiecia, raz zeby ladowac akumulatory (2,4V) a dwa zeby zasilac pozostale moduly stacji (5V). Wedlug Twojego zdjecia na zestaw sklada sie kilka roznych modulow, w tym modul LoRa bazujacy na E22 i jakis mikrokontroler. Taki zestaw wymaga dostarczenia o wiele wiekszego pradu wiec i panel sloneczny musi miec odpowiednia wydajnosc. Moim zdaniem nie jest to zestaw optymalny dla pracy Offgrid. Troche przesadziles Kolego .Jak mozna wyczytac z opisu mojego zestawu na bazie mikrokontrolera nRF zastosowanie 2 akumulatorow 18650 2,6Ah z zabezpieczeniem jest rozwiazaniem nadmiarowym bo przez caly czas napiecie doladowywane z panela slonecznego (5V 7,5W) nie spada ponizej 4V. W nastepnej wersji wbuduje tylko jeden taki akumulator. Poza tym w sklad stacji wchodzi tylko jeden modul czyli jest bardziej niezawodna.
