urządzenie LILYGO z modułem LoRa:
dokładnie jest to: LILYGO®TTGO LoRa32 V2.1 _ 1.6
panel słoneczny 10W (20V, 0,5A, dwa porty USB)
Szczegóły pod tym linkiem>>> /forum/viewtopic.php?f=14&t=28
jak zrealizowałem układ

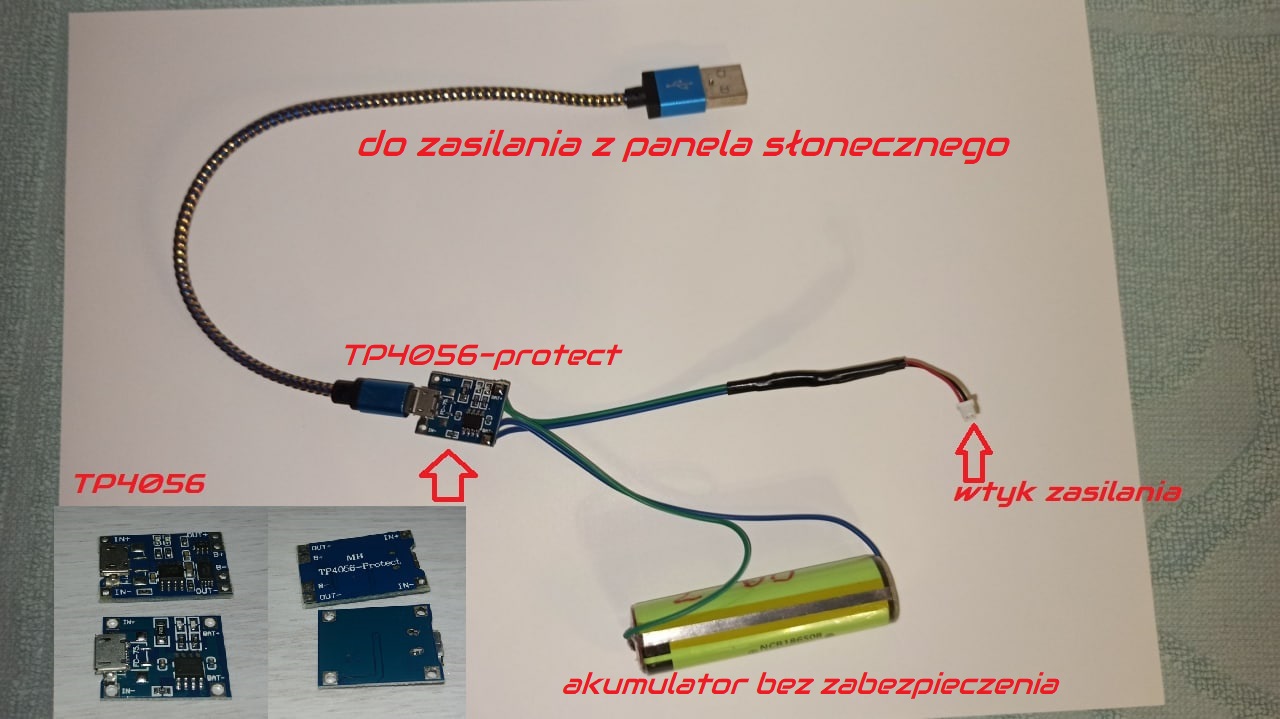

Układ został zasilany na bazie modułu TP4056 z zabezpieczeniem. Mam do niego podłączony jeden akumulator lit-ion typu 18650, ale równie dobrze może to być pojemniejszy typ 21700 czy 26650.
WATCHDOG
Gdy po kilku pochmurnych dniach urządzenie wyłączy się, to nawet gdy kolejnego dnia wyjdzie słońce, a akumulator całkowicie się naładuje, to niestety nie spowoduje to uruchomienia urządzenia LoRa. Jest wówczas potrzeba wciśnięcia przycisku RESET aby uruchomić urządzenie. Mozna to również zrobić zwierając pin RST z pinem GND. Zbudowaliśmy jednak ukkład elektroniczny, który sam może dokonywać takiego zwarcia. Układ taki powszechnie w elektronice nosi nazwę układu watchdog, czyli strażnika poprawnego działania urządzenia. Taki układ otrzymuje sygnał kontrolny jeśli wszystko jest dobrze, a jeżeli go nie otrzyma, wtedy w ciągu minuty dokonuje automatycznego resetu. W naszym przypadku sygnał kontrolny pozyskujemy z pinu IO25 (czyli ten sam pin na którym pojawia się napięcie na kontrolce LED sygnalizującej nadawanie/odbiór wiadomości na urządzeniu LoRa). W stanie prawidłowego działania urządzenia LoRa mamy na tym pinie stan wysoki przynajmniej raz na 30 sekund. W przypadku wyłączenia urządzenia LoRa mamy tu cały czas stan niski, więc watchdog będzie dokonywał resetu. Więcej szczegółów nt. urządzenia pod poniższym tematem poświęconym temu modułowi.
Zapraszam do osobnego tematu poświęconemu układowi watchdog: /forum/viewtopic.php?f=14&t=56
opis zachowania podczas wyładowania
Gdy urządzenie LILYGO wyłączy się (na skutek 0% napięcia akumulatora według LILYGO) to układ NE555 jest ciągle zasilany i działa. Dzieje się tak, gdyż napięcie na pinie LILYGO [5V] jest cały czas. Więc układ NE555 (nasz watchdog) co ok. minutę resetuje LILYGO (zwiera pin RST oraz GND), wtedy LILYGO uruchamia się na krótki czas. Te czasy włączenia są coraz krótsze ( gdyż ciągle wyładowujemy akumulator, który i tak wg. LILYGO już dawno osiągnął 0%). Gdy napięcie schodzi poniżej 3V LILYGO przestaje realizować wyłączanie się. Wtedy na wyświetlaczu cały czas mruga logo zaprogramowanego projektu meshtastic. W zależności od pojemności akumulatora stan ten będzie utrzymywał się przez ok. 1 godzinę do momentu, aż napięcie na akumulatorze spadnie poniżej 2,5V. Wtedy zadziała zabezpieczenie na układzie TP4056 i zasilanie zostanie odcięte.
gdy znów wyjdzie słońce
