filtr BPF 868 MHz

[katowicecentrum]

artykuł ostatnio aktualizowano 25.12.2024 r.

Sprawdziliśmy i zastosowaliśmy taki oto filtr jak pod linkiem


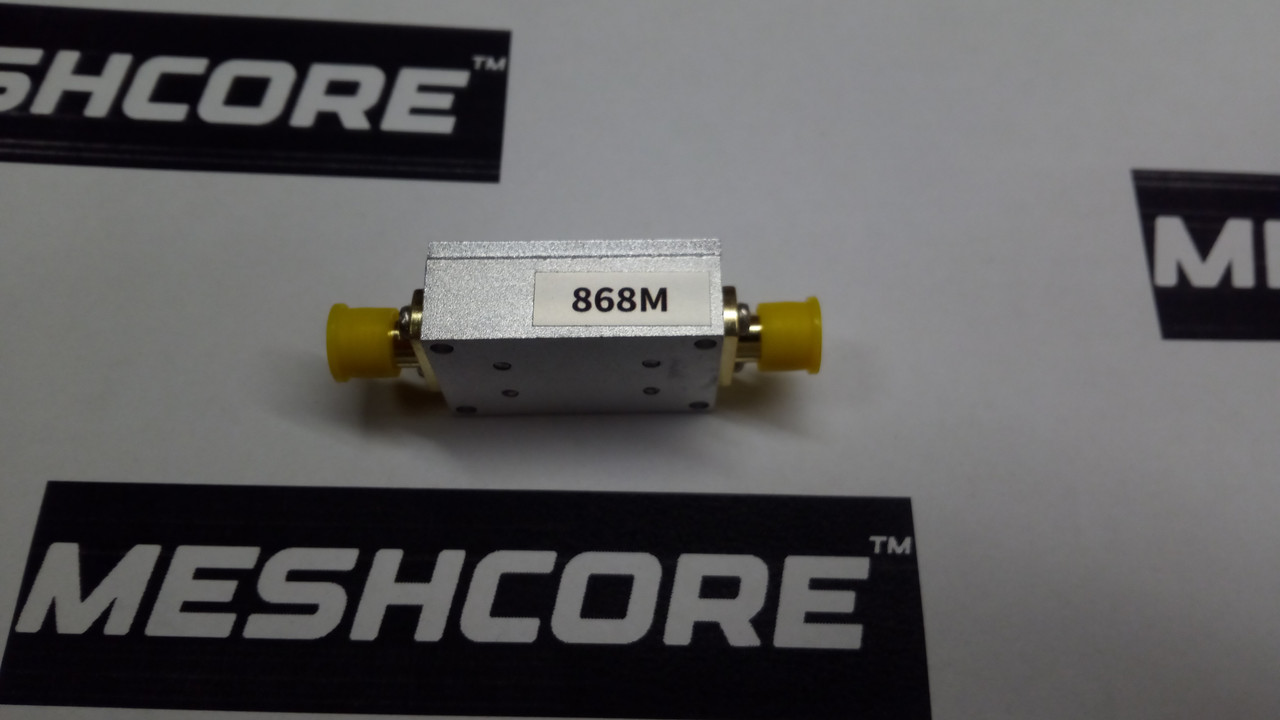

Gotowe w obudowie z watchdogiem:

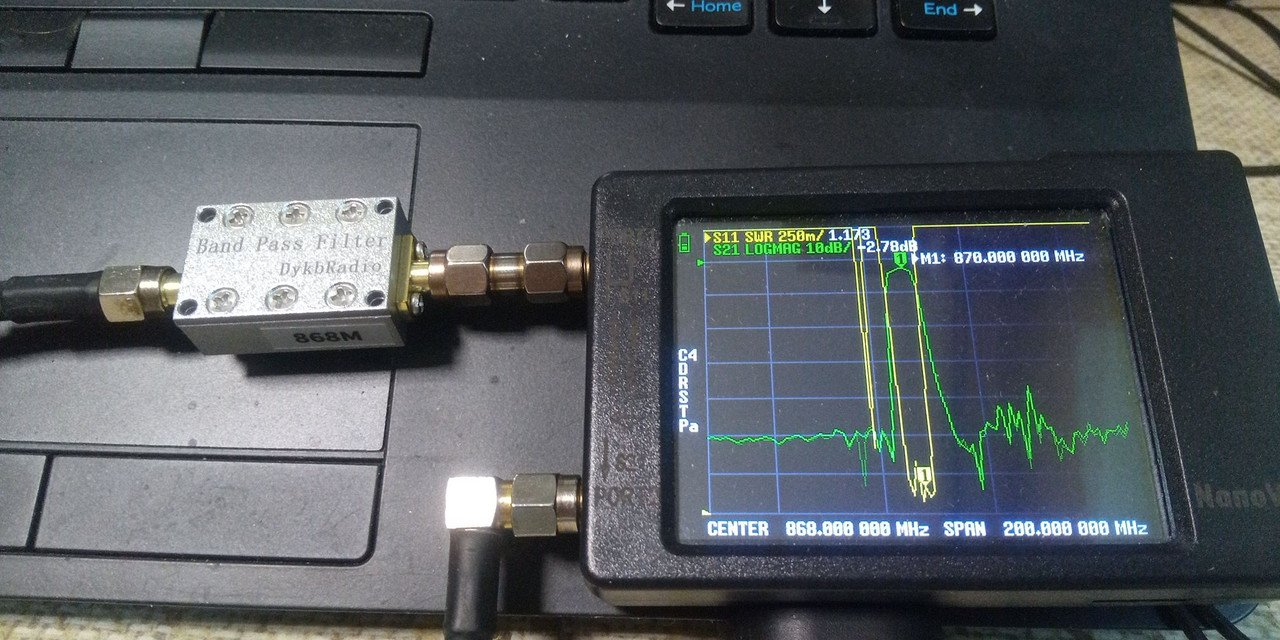

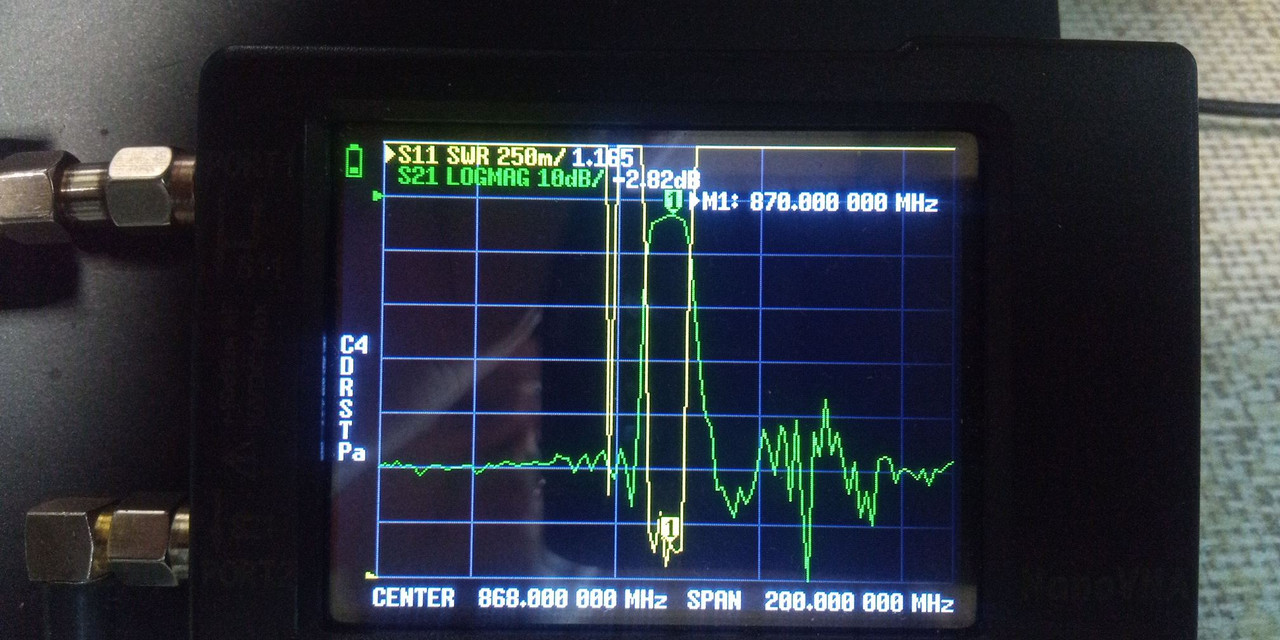

Pomiary na NanoVNA wykazują takie wyniki:






Poniżej link do samego filtra, ale trzeba wybrać model "BPF 868".
https://pl.aliexpress.com/item/1005007495000695.html
https://pl.aliexpress.com/item/1005007438690164.html

Drugie gniazdo filtra zostało wymienione z oryginalnego na poniższe:
https://pl.aliexpress.com/item/1005003176364619.html

A tutaj "kolega" SP2PUT pisze swoje dwa słowa nt. filtrów i ich stosowania.
https://sp2put.pl/filtr-pasmowy-868mhz-pomiary/

Placówka Badawczo Rozwojowa Technologii "LoRa" (Sosnowiec-Katowice)

[sq9uu]

Bardzo fajne rozwiązanie .Myśmy też musieli użyć filtra pasmowego do noda Góra Kamieńsk bo nadajnik TV go zagłuszał .Kupiliśmy taki https://youtu.be/l7qMAnafHV4?si=7BgDmBj5IErds3Xr są to filtry przez które może przechodzić tylko mała moc na niektórych w specyfikacji jest podane np max 13 dB inne mają max 18 dB bo trzeba zdawać sobię sprawę ze nie tylko odbiór idzie tym filtrem ale i to co nadaje lora czyli nadajnik .Koledzy z mestastika znaleźli na internecie filtr do 0,5 wata ? czyli przepuszcza większą moc ale my i tak dysponujemy np w heltec V3 159 mW jak znajdę ten filtr to wkleję info i link do niego .Ale najsprytniej zrobił Czech odkręcił wyświetlacz w heltecu V3 a tam przeciął ścieżkę , przedrapał i wstawił w to miejsce filtr SAW 868 mhz większość tych małych filtrów ma rozmiar 3mmx 3 mm i z 2 mm grube na filmie jest to dokładnie objaśnione pokazane a filtr jest wstawiony w tor ODBIORCZY więc przy nadawaniu nic nie tracimy https://youtu.be/XDa3RzSsU8w?si=Rgkz5pLjiV6nmkXD na innym filmie widziałem ze gość zamontował ten filtr dop góry nogami czyli też przeciął tą ścieżkę a obok zdrapał lakier z masy pocynował to i filtr do góry nogami wlutował do tej masy filtr ma ekran metalowy a cienkim drucikiem piny z filtra do ścieżki bo nie mając specjalistycznego sprzętu do lutowania łatwiej mu było zlutować mając dostęp od góry do pinów .Czytając gdzieś opisy te filtry nie mają sprecyzowanego wejscia i wyjscia można je dowolnie wlutować . Z tym pomysłem Czecha chodzi o to ze nie traci dB na złączki bo filtr ma prosto na ścieżkę lory wlutowany a tym bardziej nie traci mocy NADAWCZEJ .Bardzo ciekawy pomysł mnie się spodobał . A tu ten ciut większy filtr i o większej mocy nadawczej którą można przez niego przepuścić w specyfikacji pdf pisze ze max 1 wat https://www.mouser.pl/ProductDetail/Tao ... Qavg%3D%3D zresztą sami poszukacie wpisując nazwę filtra DBP.868.U.A.30 - Dielektryczny filtr pasmowoprzepustowy, 868 MHz, Taoglas

[katowicecentrum]

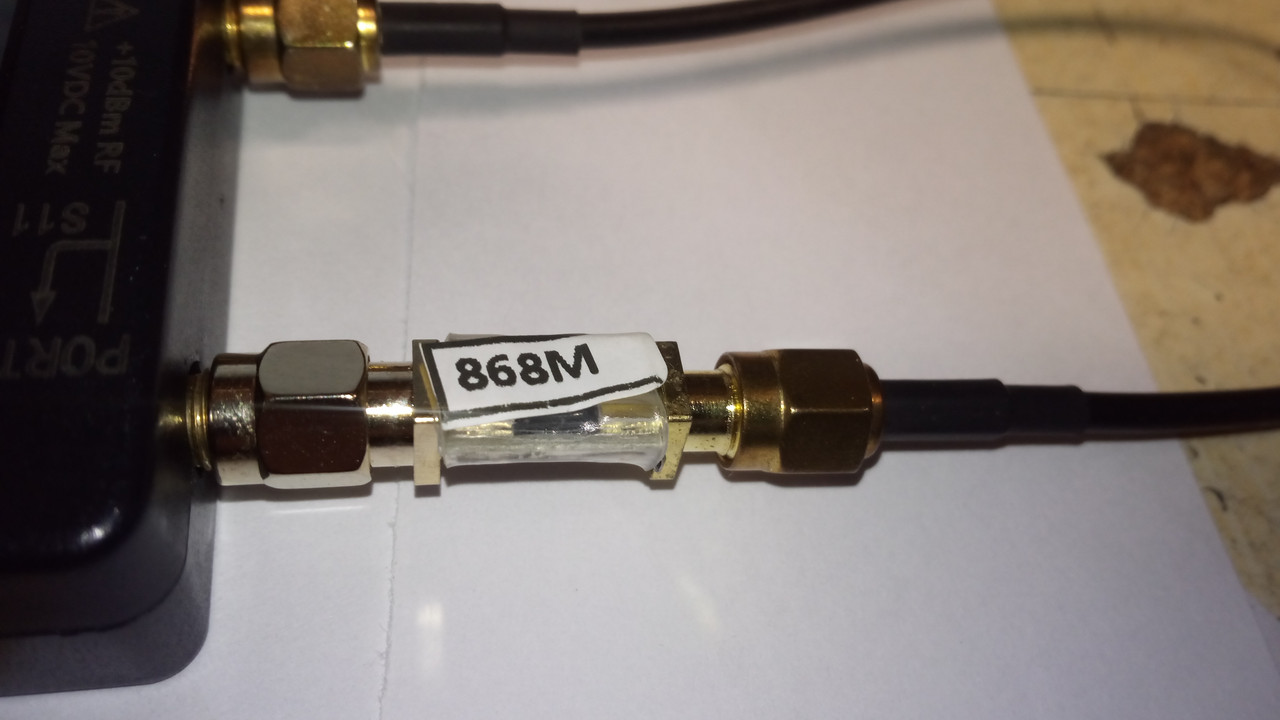

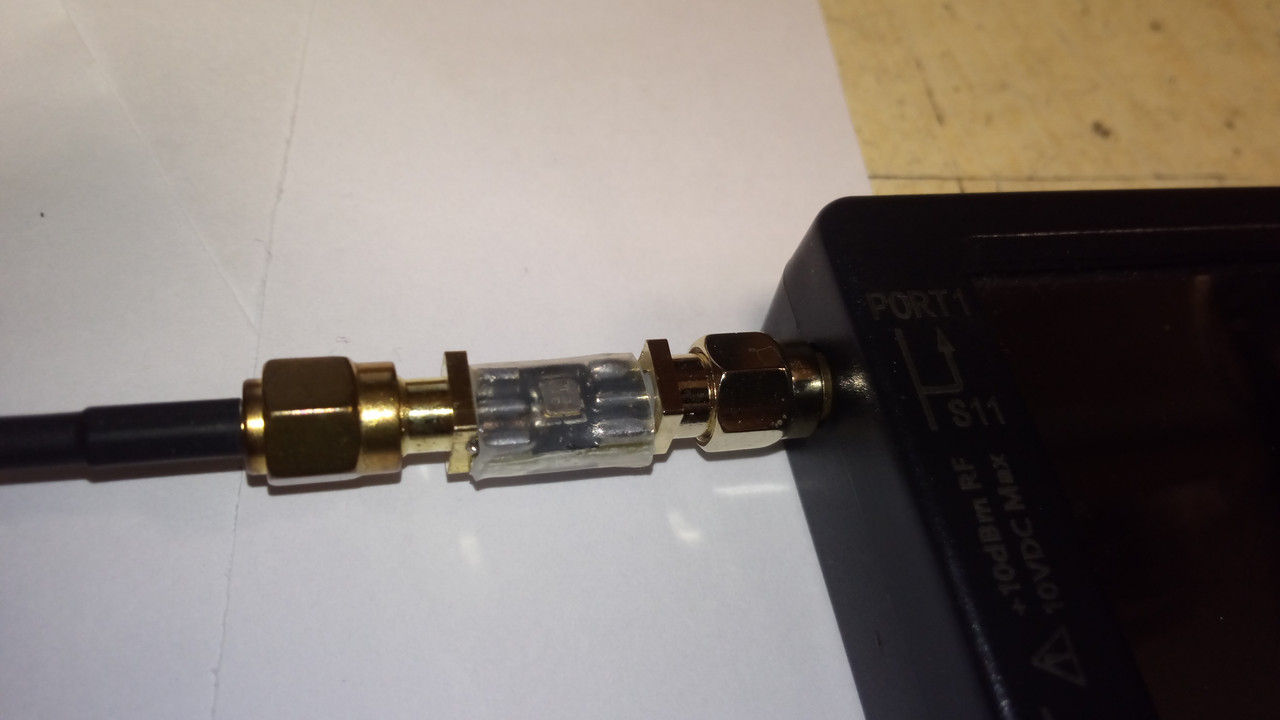

Kolejny testowany filtr to taki jak na zdjęciach poniżej (niestety bez ekranowania) ale za to smuklejszy pod względem konstrukcji:

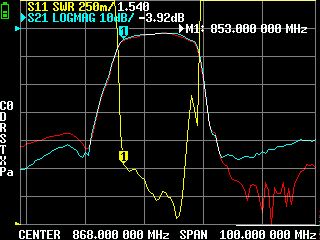

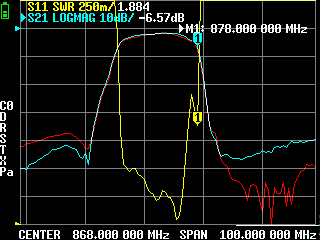

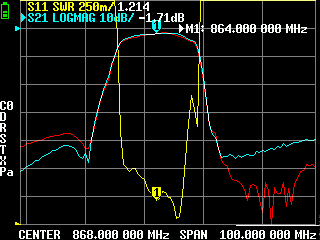

Zwróć proszę uwagę na czerwony wykres. Jest to opcja NanoVNA uruchomiona w lokalizacji Display > Trace > Store Trace i obrazuje ona wykres z wcześniejszego badania filtru (z powyższego tematu - filtr z ekranowaniem). W ten sposób ładnie można sobie porównać parametry obydwóch konstrukcji.






Pierwszy link: https://pl.aliexpress.com/item/1005006356979446.html
Drugi link: https://a.aliexpress.com/_Eyl25s5
Trzeci link: https://a.aliexpress.com/_EvHyHyz

Placówka Badawczo Rozwojowa Technologii "LoRa" (Sosnowiec-Katowice)

[Andrzej]

Też mnie bolała ta "nagość" filtra:

[katowicecentrum]

Kochani, małe podsumowanie szybkiego testu na dachu...

Wyniki bez filtra. Pierwsza wartość to RSSI a druga to SNR.
-129,-7,0
-129,-7,5
-129,-8,0
-129,-9,3
-129,-10,3
-124,-6,0
-128,-6,8
-129,-7,8
-129,-7,8
-130,-9,0

A poniżej wartości z filtrem (bez ekranu).
-132,-6,8
-133,-7,5
-130,-5,3
-132,-6,5
-130,-6,3
-131,-5,5

W powyższych testach łączyłem się z Katowice|Centrum z pobliskim granicznym miastem na północy, mianowicie z Siemianowicami dzielnica Bytków (Siemianowice|Bytków).

[katowicecentrum]

Kolega @abraxas777:matrix.org 16.10.24 r. o godzinie 15:46 na kanale "HardWare" podzielił się z nami dwoma spektrogramami. Jeden przedstawia odbiór bez zastosowania filtru, a drugi z założonym filtrem na 868 [MHz].


powyżej bez filtra


powyżej z filtrem

[katowicecentrum]

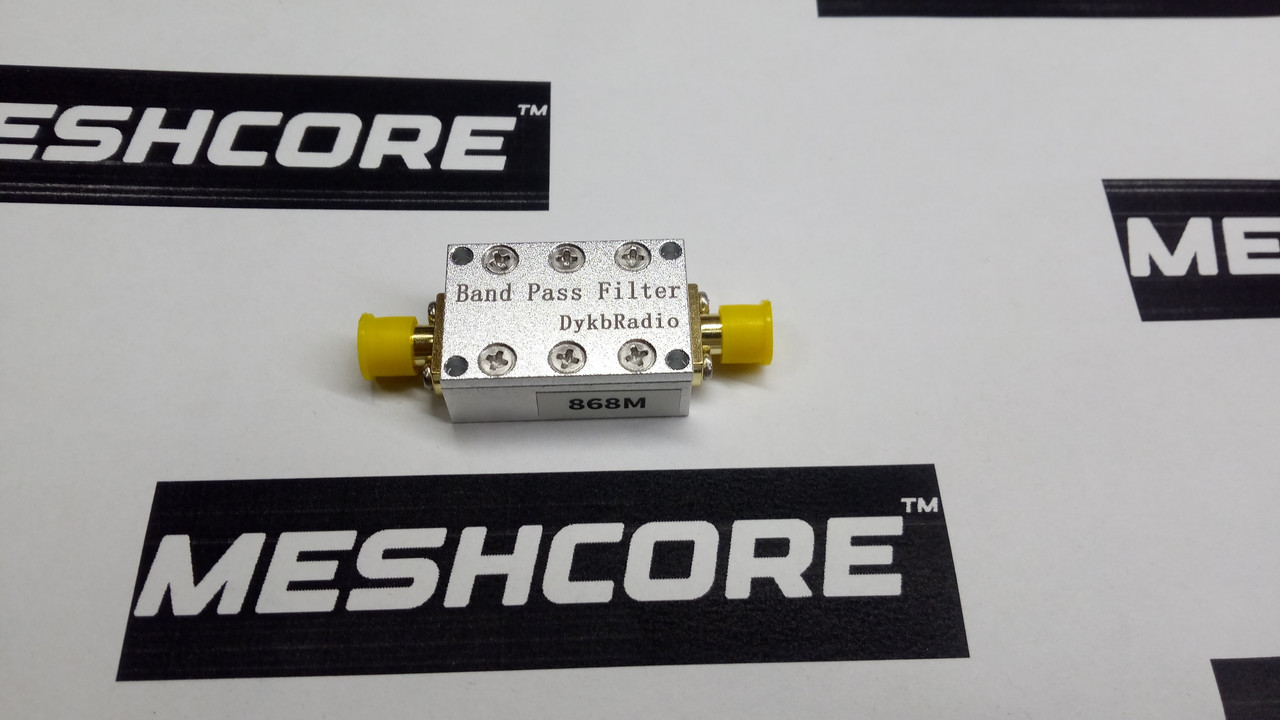

A tutaj mamy taki filterek za ~60 zł na dzień 16.10.25 r.

https://a.aliexpress.com/_EvbKsP2

[masqar]

A tutaj mamy taki filterek za ~60 zł na dzień 16.10.25 r.

https://a.aliexpress.com/_EvbKsP2

Witam.

Jestem na etapie składania stacji. I mam pytanie: czy warto dołożyć i kupić ten droższy filter? (oczywiście dwa filtry na 868 i 2.4GHz)

[StaCh47]

Jak widze ten drozszy to jest ten tanszy w aluminiowej obudowie i zajmuje wiecej miejsca. Sam filtr jest zamkniety w puszce metalowej wiec jego elementy sa juz ekranowane. Filtr wprowadza rowniez tlumienie przy nadawaniu i odbiorze wiec trzeba sie zastanowic nad celowoscia jego instalowania.

[sq9uu]

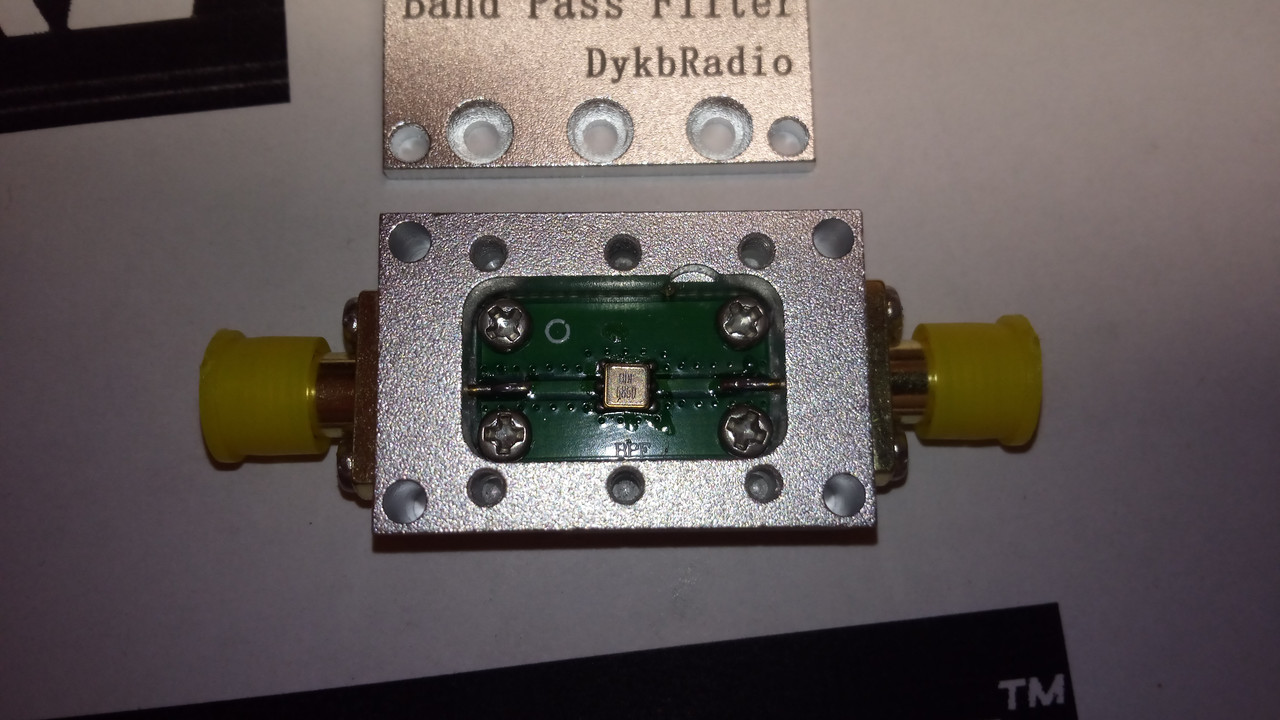

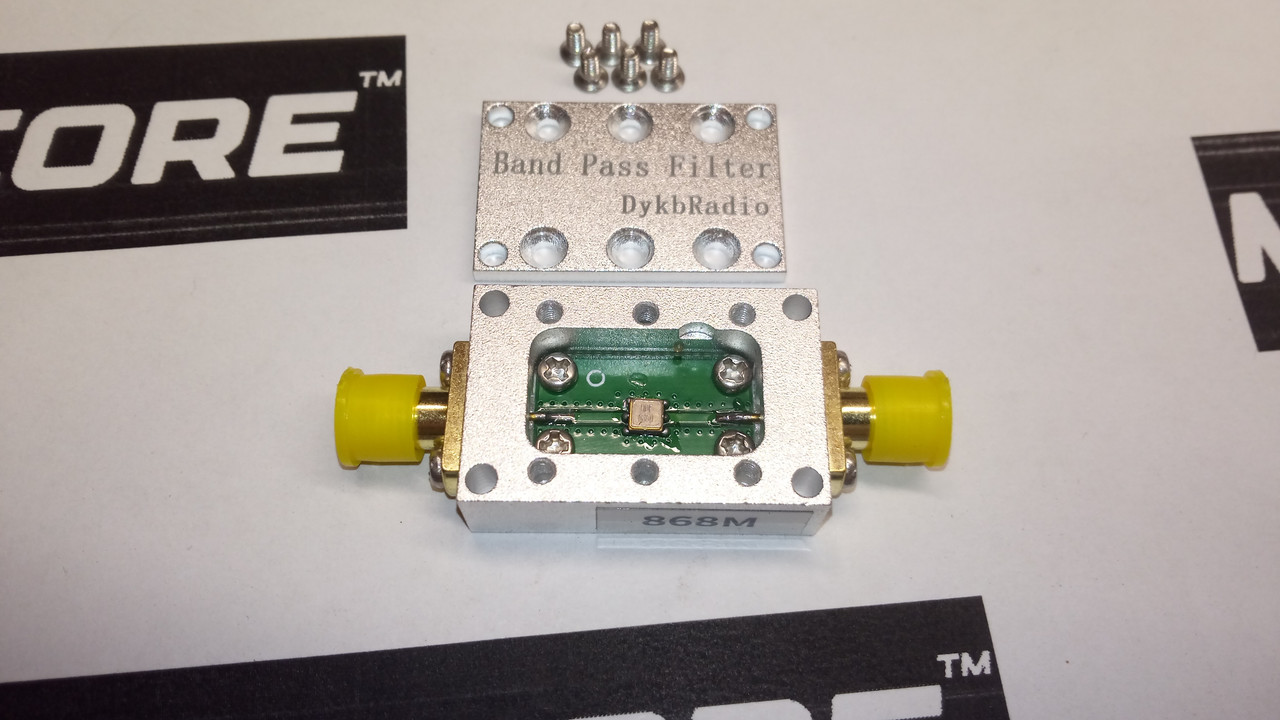

Wydaje mi się ze większość tych filtrów oparta jest o filtr o podobnych parametrach ta kosteczka w środku tego filtra tego aluminiowego pudełka ekranu to jest całe serce -filtr 3 mm x 3mm bodajże jest to filtr piezoceramiczny grzebieniowy .Więc czy kupimy w takiej obudowie czy innej to serce w nim jest to samo .Owszem ten powyżej na zdjęciu jest w solidnej obudowie ,ekranie .Ja mam kilka tych najtańszych co na powyższych zdjęciach kolega okręca blaszką folią aluminiową by go lepiej ekranować i powiem ze działa ok zabiera nam około 3 dB no ale coś za coś testowałem noda z filtrem i bez filtra nod z anteną był na maszciku i nie zmieniał położenia i z filtrem ubywało 3 RSSI czyli bez filtra odbierałem jakieś inne nody i notowałem sobie w ciągu dnia ich siłe sygnału RSSI np było -100 rssi i po założeniu filtra było -103 rssi .I tak jak pisał kolega Stach trzeba rozważyć zasadność użycia filtra ja w terenie mam większość nodów bez filtra i jest ok ale te które są blisko BTS telefoni komórkowej to już tak mają filtr a tym bardziej jak jest blisko nadajnika TV tam to już są duże problemy nod dosłownie ogłuchnie nic nie słyszy nie odbiera owszem nadaje telemetrię ale nic nie odbiera i mnie przekazuje dalej .Koledzy kupują też i takie filtry https://www.aliexpress.com/p/tesla-land ... rue&isdl=y A tu filtr firmy taoglas https://www.mouser.pl/ProductDetail/Tao ... LUGsXXFgAM ale to jest tylko ten sam środek filtr trzeba by go wlutować na płyteczkę i dać jakąś obudowę z gniazdami pokazuję jako ciekawostkę bo poprzednie filtry te 3 mm x 3 mm przenoszą małą moc nadawania ale już nowsze heltec V4 ma 500 mW i te małe filtry się wtedy nie nadają a ten Toglas przenosi moc do 500mW więc już się nadaje a zabiera też te 3 dB .Więc jeśli nie masz w promieniu 300m -500m nadajników telefoni komórkowej BTS to filtr jest Ci zbędny .
